Проект и чертеж теплицы с размерами из поликарбоната. Теплица из поликарбоната деревянным каркасом

Проект и чертеж теплицы с размерами из поликарбоната. Теплица из поликарбоната деревянным каркасом

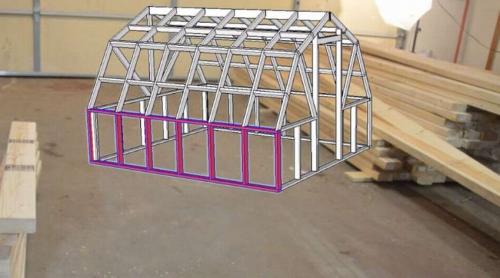

Деревянный каркас для теплицы из поликарбоната принципиально не отличается от конструкции каркаса для другого покрытия. Размеры и количество материалов зависит только от дизайна конструкции.

Необходимые материалы :

Панели поликарбоната 22 шт. Конечно, вы можете купить дешевые виниловые панели, которые со временем могут деформироваться и выйдут из строя. Поэтому лучше заплатить больше и приобрести прозрачные листы Tuftex - отличный выбор для теплиц. Гофрированная структура гибкая и прочная, поэтому в десятки раз превосходит по прочности аналогичные фиберглассовые панели. Вам также потребуется подобрать пенопластовые укупорочные ленты (80) и шурупы с неопреновыми шайбами (обычно используются для металлической кровли).
Алюминиевый рифленый сайдинг.

60 штук досок 2x4 длиной 244 см, что включает дополнительные пиломатериалы.
• 3 доски 2x4 длиной 3 метра. Это для стены высотой 90 см, для нижней и задней верхней части.
• 5 досок 2x4 длиной 365 см для 90 см стены сверху и снизу с обеих сторон, а также для конька крыши.
• 2 доски 2x4 длиной 365 см для нижней части боковых стен, где она будет касаться земли.
• 2 доски 2x4 длиной 3 м 10 футов для нижней части передней и задней стен.
• 370 см алюминиевая ребристая крышка
• 8 мешков с цементом.
• Дверь 76 см и виниловое окно 80 х 40 см для вентиляции у задней стены.
• Кусочек ДСП для клиньев. 60 x 120 см часть более чем достаточно.

Чертежи теплиц из профильной трубы с размерами. Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

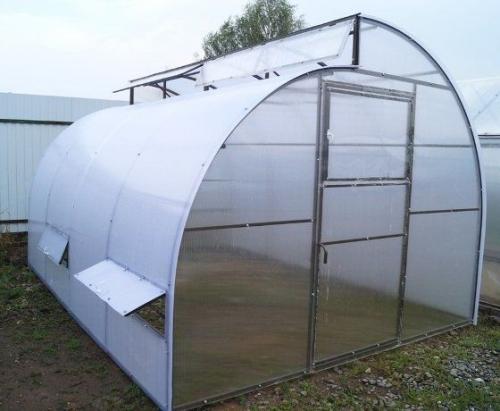

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

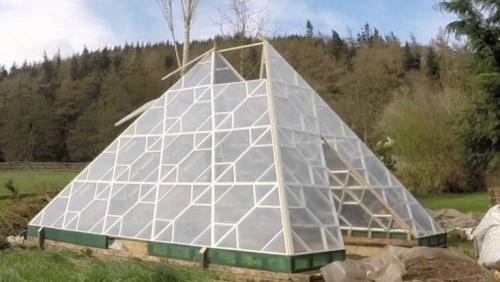

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Чертеж теплицы по Митлайдеру из профильной трубы. Теплица по Митлайдеру своими руками

Теплица по Митлайдеру – сооружение, характеризующееся необычной конструкцией скатов кровли и окон, что создает оптимальные условия для газообмена. Крыша теплицы имеет размешенные на разной высоте два ската с отверстием для вентиляции. Такая планировка способствует циркуляции воздуха. Проектирование «американки» обычно производится с учетом его локализации по сторонам света. Наибольшее распространение получили парники в виде арок.

Сравнение различных теплиц

К преимуществам сооружения можно отнести:

• простоту и практичность, сборку конструкции можно выполнить самостоятельно своими руками;
• устойчивый к повышенным нагрузкам каркас, способный выдерживать значительную массу снега;
• каркас из дерева можно при необходимости разобрать и транспортировать на новое место;
• эффективный и равномерный газообмен благодаря продуманности вентиляции:
• воздухоносные отверстия и скаты крыши имеют оригинальное оптимальное расположение;
• предусмотрена возможность легко автоматизировать процесс открывания-закрывания фрамуг;
• возможность выращивания разнообразных культур:
• отсутствие сквозняков, способных оказать негативное влияние на метаболизм растений;
• элементы конструкции из древесины, а также система вентиляции
• предотвращают появление конденсата;
• теплица характеризуется оптимальной высотой, что предоставляет
• возможность выращивать сильнорослые культурные растения;
• высокорасположенные горизонтальные балки создают удобства в работе огородников, предоставляя возможность подвязывания вьющихся культур (например, помидоров);
• значительный внутренний объем и отлаженная система регулировки микроклимата обеспечивают его относительную стабильность и большую устойчивость от колебаний температуры воздуха снаружи.

Недостатки теплицы по Миттлайдеру

Минусы «американки» обусловлены спецификой климатических условий средней полосы России и ее северных широт. Это скапливание снежных масс на крыше. В целях профилактики повреждений (продавливания каркаса) в холодное время года необходимо регулярно убирать снег.

Модификации теплиц по Митлайдеру

Особенностью сооружения являются различные углы наклона противоположных частей кровли.

Вследствие этого они не примыкают друг к другу. Эта особенность предоставляет возможность садоводу по всей длине парника соорудить вертикальную форточку-фрамугу. Ее прикрепляют к верхнему коньку с использованием рояльных петель.

За время своего существования теплица претерпела ряд модификаций:

• Традиционная (каноническая). Имеет вертикальные стены и плоскую кровлю с двумя скатами. В классическом варианте ширина сооружения – 6 м, длина – 12 м, высота стенок – 1,8 м. Проемы для вентиляции расположены с южной стороны.

• Арочная. Выделяется полукруглой крышей.

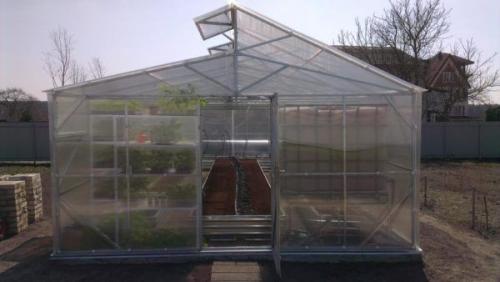

• С двумя фрамугами. Это тип классической «американки». От канонической модели отличается наличием форточки под южным скатом. Ее предназначение – усиление вентиляции.

В качестве покрытия используется прозрачный поликарбонат. Может использоваться также пленка. Применение полиэтилена снижает стоимость постройки.

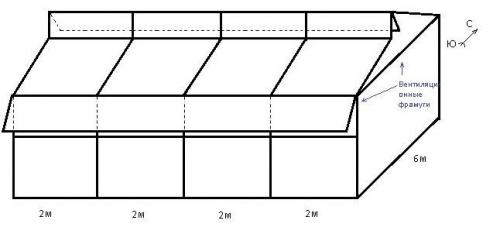

Теплица по Митлайдеру: чертежи

При создании проекта в расчет принимается не только размер теплицы, но и ее ориентация по сторонам света. Правильным является расположение более высокой стороны с северной части, а вентиляционных отверстий – с южной. Это позволяет защитить выращиваемые культуры от холодных воздушных масс севера. Нагрев воздуха осуществляется в основном через более пологую кровлю, ориентированную на юг.

Классическая конструкция Миттлайдера предназначается для небольшого фермерского хозяйства, поэтому при возведении теплицы на дачном участке ее параметры стараются уменьшить. При этом вертикальные размеры стараются не менять, длину выбирают произвольно, ширина подбирается с учетом количества и предполагаемой величины грядок, а также дорожек между ними. Обычно ширину ограничивают одним метром. Определяя габариты дорожек, стараются принять во внимание необходимость использования садовых тележек и иных механизмов или приспособлений. Практика показывает, что их достаточной шириной является ½ метра.

При выполнении чертежных работ учитывают следующие нюансы:

• Каркас может быть изготовлен с использованием материалов из древесины и/или металлических элементов. При этом необходимо учесть вероятную ветровую и снеговую нагрузку на профиль.
• Нижняя обвязка выполняется из бруса 10*10 см из твердых пород древесины либо из профильной трубы сечением более 5*5 см. В целях повышения износостойкости древесные элементы подвергаются обработке антисептиком и окрашиваются керосино-битумной мастикой, а металлические профильные элементы покрываются антикоррозийными составами.

Чертеж теплицы из поликарбоната. Как составить чертёж?

При составлении чертежа теплицы важное значение имеет схема внутреннего размещения растений.

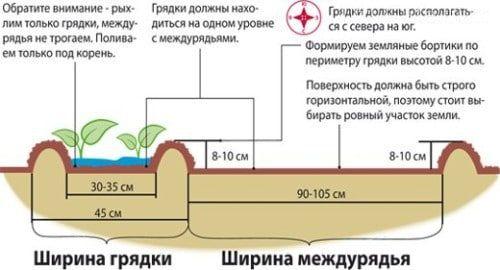

Пример расположения растений в парнике

Поэтому первым делом нужно распределить культуры внутри.

Теплицы различают по форме каркасной конструкции и материалам изготовления. По форме каркаса постройки могут быть:

• с односкатной крышей;

  Вариант односкатной теплицы

• в форме арки (с крышей в виде полукруга);

  Теплица в форме арки

• в форме домика или шатра (с двускатной крышей).

  Теплица домиком

Для возведения каркаса можно использовать такие материалы:

• деревянные бруски;
• пластиковые профили;
• трубы из ПВХ;
• металлические профили.

Чертёж парника будет зависеть от типа культур, которые планируется выращивать. Помимо этого, играют роль и размеры конструкции. Для поликарбоната нет каких-либо ограничений в выборе форм. Материал с лёгкостью можно смонтировать под углом или изогнуть. В процессе создания чертежа нужно учитывать вид фундамента парника, который будет зависеть от типа почвы на участке.

На схеме нужно точно указать форму и размеры конструкции, а также количество строительных материалов:

Чертёж теплицы из профильных труб

Необходимо придерживаться определённой последовательности и учитывать такие нюансы:

1. Начинать составление схемы рекомендуется с основания конструкции. После этого обозначается каркас и покрытие.
2. Выбор места для парника. Важно выбрать открытое место, где есть прямое попадание солнечных лучей. Не допускается размещение теплицы возле высоких заграждений, деревьев или зданий. Лучше всего размещать постройку с запада на восток. В таком случае урожай будет получать максимальное количество света солнца.
3. Учёт нагрузок. Во время составления проекта надо учитывать будущие нагрузки на каркасную конструкцию.
4. Расчёт расстояния между грядками. Важно учитывать, что несколько см уйдёт на строительные материалы.
5. Нужно рассчитать дополнительные створки. Следует указать число окон и дверей и рассчитать нужное количество строительных материалов.

Составить схему для будущего парника возможно самостоятельно, однако важно учесть все нюансы. Например, древесина боится влаги, которой в конструкции образуется очень много.

Стоит заметить, что лучше всего изготавливать каркас из трубок. Он обойдётся дороже, но прослужит намного дольше деревянного изделия.

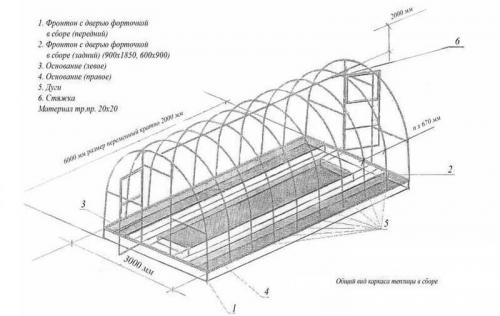

Пример чертежа можно увидеть на изображении:

Чертёж теплицы из поликарбоната

Если планируется возвести сезонную теплицу, в схеме надо предусмотреть возможность её быстрого демонтажа.

Каких размеров должна быть теплица?

Многие дачники считают, что лучше всего изготавливать парник из сотового поликарбоната больших размеров. Каждая теплица имеет 3 размерных показателя. Каждый из них имеет своё значение. При определении размеров нужно учитывать такие нюансы:

1. Длина конструкции является самым важным показателем. В большей степени она зависит от предпочтений дачника и количества подготовленного материала, который будет необходим для сооружения каркаса, фундамента и стенок. Заводские теплицы имеют длину 120 см. Значение соответствует стандартной длине листа поликарбоната. Чтобы выбрать размер, нужно определиться с тем, сколько поддонов планируется разместить на стеллажах. Стандартный поддон имеет габариты 28х53 см. Чтобы рассчитать число элементов, надо выбирать показатели, которые можно разделить на число 28 или 53. Не рекомендуется сооружать парник большой длины, так как в нём довольно сложно поддерживать требуемый микроклимат. Кроме того, зимой теплицу больших размеров сложно отапливать.
2. Ширина парника. От этого значения будет зависеть то, насколько комфортно будет расти посадкам в конструкции, а также выполнять необходимые работы дачнику. В широком изделии удобно работать, при этом сводится к минимуму вероятность повреждения растений.
3. Высота. Может быть любой. Зависит исключительно от формы конструкции. Своды крыши должны находиться под наклоном, чтобы не скапливался снег и вода. Уделить внимание выбору высоты надо лишь в случае, если планируется выращивать высокие деревья. Стандартный размер высоты составляет 180–200 см. Над растениями должно оставаться примерно 50 см места сверху.

Чертеж теплицы 3 н. Теплица из дерева: чертежи с размерами и фото

Скептическое отношение к дереву как к материалу для возведения теплицы вполне оправдано. Он обладает низкой износостойкостью и имеет множество «врагов»: влага, перепады температуры и биологические вредители.

Однако такие конструкции часто встречаются на территориях дачных и частных посёлков. Главное – выбрать хороший чертёж теплицы из дерева и правильно её смонтировать.

Оптимальные размеры для деревянных теплиц

При выборе необходимо сразу определить назначение будущего парника. Если предполагается теплица для личных нужд и разведения садовых культур только на свою семью, можно ограничиться малыми размерами. Сооружение для коммерческих целей будет сложнее.

Затраты на возведение парника будут расти по мере увеличения его размеров и особенностей конструктива.

Дляудобно использовать разборный вариант тепличного каркаса. Он обойдётся дороже, поскольку придётся подобрать крепёж. Однако в удобстве эксплуатации ему нет равных. При необходимости его можно перевезти с участка на участок, ну или просто сложить в гараже до наступления осени.

Расход материала для изготовления теплицы 6х2.8 метров

Для возведения стационарного парника средних размеров потребуется не так много времени и материалов, как для строительства «бизнес-варианта». Начать следует с.

Конструктив обладает большим весом, потому следует позаботиться о фундаменте.40 см и шириной 30 см.

Дно следует просыпать песком или щебнем, затем пролить цементным молочком. Фундаментная лента будет выступать из земли на 50 см, поэтому необходимо позаботиться о качественной опалубке.

При правильном подходе эта опалубка подойдёт для дальнейшего строительства. А для чистоты проведения работ её стенки покрывают толстой плёнкой. Фундамент необходимо усилить арматурным каркасом из металла или стеклопластика.

Фундаментную ленту необходимо заливать за 1 подход, тогда бетон схватится правильно, а лента не треснет. Для таких работ лучше заказать миксер с готовым бетонным раствором.

После заливки опалубку снимают на пятый день и дают отстояться бетону еще 2-3 дня. На верх ленты укладывают рубероид и только потом опорный брус.

Для нашей теплицы потребуется брус 100х100 мм. Его применяют для возведения стропил и опорных стоек конструкции.

Для промежуточных соединений следует приобрести брус 50х100 мм. Стропильные ноги собирают из брусков 50х100 мм. Для обрешётки потребуется доска 100х30 мм.

Таблица: Расход материалов для изготовления парника размером 6х2.8 м.

Для постройки потребуется:

Главным основанием для выбора формы теплицы служат растения, которые будут выращиваться. Именно от садовых культур зависит высота, ширина и форма парника.

Учитывать нужно и особенности участка, ведь застройка должна производиться из соображений экономии места и эффективного использования теплицы.

Распространены следующие формы:

Применение односкатных теплиц встречается в дачном строительстве, когда размеры участка не позволяют расположить полноценную тепличную базу и приходится ограничиться малой пристройкой.

Такой подход не позволяет возводить, поскольку возможны проблемы с её водоотведением.

Ещё такой вариант будет удобен для частной оранжереи или парника. Придомовую конструкцию легче отапливать, она будет занимать меньшую площадь.

Для возведения пристенной односкатной теплицы требуется в 2, а то и в 3 раза меньше материалов. Минус такой формы – меньшее количество света. Справиться с такой проблемой несложно. Достаточно провести дополнительное освещение внутрь.

Возводить такой тип парника лучше с южной стороны дома. Угол ската крыши не должен превышать 20-30°.

Если теплица рассчитана на зиму, её можно углубить в землю. Для круглогодичной подойдёт вариант с фундаментным основанием.

Чертеж теплицы домиком. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком

Усиление стропил тепличной крыши

Общее устройство теплицы домиком

Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

Чертеж с размерами: односкатная теплица

Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

Теплица из поликарбоната своими руками чертежи. Теплицы из поликарбоната своими руками, чертежи

Обязательно нужно составлять чертежи. Без точных расчётов однозначно не обойтись. С самого начала нужно решить вопрос, связанный с размерами и формой.

Размеры самого участка, пожелания хозяина и возможности будут определять, какой именно вариант стоит выбрать в том или ином случае. Каждый сам для себя решает, потому заострять внимание на этом не стоит.

А вот форма однозначно заслуживает более внимательного рассмотрения.

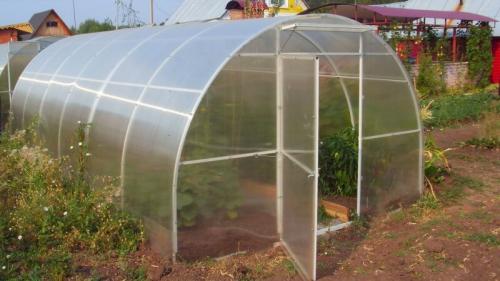

• В большинстве случаев теплицы делаются арочными либо с прямыми стенами .
• В продаже чаще всего можно встретить именно арочные виды изделий. Это отчасти определяет, какой поликарбонат лучше для теплицы.

Сборка и её скорость — не самое главное.

Достоинства арочных теплиц:

1. Имеется хорошая сопротивляемость к снеговой нагрузке.
2. Каркас состоит из небольшого количества элементов.
3. Соорудить такие теплицы очень просто. Достаточно согнуть лист, закрепить его.

Эти утверждения полностью соответствуют действительности. Но часто не хватает информации, которая бы касалась функциональных особенностей.

Прежде всего, отмечают, что скорость сборки именно такой теплицы проще, да и сам процесс отнимает совсем немного времени.

Но всё же есть серьёзный недостаток.

Такие конструкции уступают варианту с прямыми стенами, если говорить именно о функциональности, то есть, о способности давать нужное количество тепла и света растениям, которые находятся внутри.

Форма и правила

Если рассматривать арочные теплицы и конструкции с ровными стенами , то на обогрев первого варианта времени уходит гораздо больше. Это связано со светопропускной способностью, которой обладает лист поликарбоната в согнутом и прямом положении.

Понять, как сделать теплицу из поликарбоната своими руками, очень просто. Главное – не допустить ошибку в выборе.

Впрочем, это правило не действует по отношению к зданиям большой площади. Ведь в таком случае материал сгибается на небольшой радиус. И минимальной становится отражательная способность.

Потому стоит выбрать прямые стены, если хочется не получить результат как можно быстрее, а получить конструкцию, благодаря которой можно будет без лишних затрат выращивать фрукты и овощи.

10 ошибок монтажа теплиц,

Размеры теплицы из поликарбоната

Прежде всего, нужно в необходимом количестве собрать инструменты и материалы, чертежи.

Для того чтобы составить план, сначала определяемся с размерами. Нужно учитывать, что стандартные разновидности листов из поликарбоната обладают следующими параметрами: 2100x6000 мм . Если учитывать этот факт, то легко избежать обрезок лишнего материала.

Как можно поступить, чтобы решить задачу?

• Например, допустимо использование четырёх листов с размерами 2100 на 1500 мм.
• В итоге сама прямая стена будет в 4200 на 1500 мм.
• А можно выбрать материалы размером в два раза меньше.
• От величины наклона ската крыши напрямую будет зависеть ширина сооружения. Во всяком случае, точные расчёты можно сделать при условии, что один обрезанный лист используется на перекрытие.

Что с высотой?

• В нашем примере она будет равна 1500 мм.
• Высота достигнет 1700 мм , если стены приподнять на 200 мм. При этом мы не учитываем высоту конька.

Решаем первостепенную задачу – организуем внутреннюю планировку.

Указанные выше размеры не являются обязательными, они просто помогут понять общие принципы возведения конструкции. Чтобы было легче экспериментировать со своими желаниями.

Важно принимать в расчёт и схему внутреннего расположения растений.

Источник: https://gorizont-pro.ru/stati/odnoskatnaya-teplica-iz-polikarbonata-svoimi-rukami-prosteyshaya-model-parnika

Чертеж теплицы 3 н. Как рассчитать поликарбонат

Сразу следует сказать, что производить сборку арочных теплиц есть смысл не из-за меньших расходов на поликарбонат/металл, по большей части из-за конструкционной простоты. Если брать за основу чертеж постройки в виде коробки и подсчитать число узлов сборки, то можно представить, насколько трудоемкие по работам будут постройки конструкции арки меньше временных затрат и сил на сборку двухскатной квадратной схемы.

Для того, чтобы произвести сборку арочной теплицы размером 3*6 метров, нужны такие материалы:

1. Для обустройства основания требуется от 200 до 210 штук красного кирпича, от 75 до 99 кг цемента марки М300, песок и гравий – 1.5 кубических метра.
2. На то, чтобы произвести сборку несущих дуг под поликарбонат, требуется 7 отрезков трубы квадратного сечения 2*2*0.2 см, с длиной по 6 метров.
3. На обвязку фундамента применяется 18 метров трубы размером 4*2*0.2 см, на то, чтобы собрать горизонтальные поперечины и фронтоны, требуется еще 30 метров полипропиленовой трубы 2*2 см.
4. Для того, чтобы провести сборку тепличного покрытия, нужно 4 отрезка поликарбоната размером 2.1 метра, а также с толщиной 0.35 см. Для крепления применяют стандартный саморез с шайбой, на сборку которого нужно от 120 до 140 штук + 18 метров кромочного профиля торцевого типа для заделки поликарбонатных сот.
5. Более того, для сборочного процесса и крепления тепличного каркаса на основании требуется покупать от 18 до 20 анкеров, с гайкой, шайбой, гровером, а также навесы – 6 штук.
