Четырехскатная крыша по своей форме бывает двух видов: шатровой и вальмовой. Если все четыре плоскости кровли сходятся в одной точке конька, такая кровля – шатровая. Если нет – речь идет о вальмовой, у которой тоже есть свои подвиды. Это: классическая вальмовая кровля, двускатная полувальмовая, называемая датской и четырехскатная полувальмовая кровля или голландская.

Обычная вальмовая кровля состоит из четырех плоскостей, две из которых – треугольной формы, а две – трапециевидной. Это как бы улучшенная форма двухскатной кровли, но здесь нет фронтонов. В определенной мере это обуславливает ее экономичность. Вот как она выглядит:

Сама по себе вальмовая кровля обладает многими преимуществами перед двускатной или односкатной, но ее стропильная система непростая. Все составляющие элементы такой крыши должны быть продуманы до мелочей.

В ней, для достижения необходимой жесткости каркаса, стропила соединяются в одну общую связку, в чем и состоит, собственно, основная сложность:

Зато благодаря отсутствию щипцов и фронтонов у вальмовой кровли – минимальное сопротивление потоку воздуха, а потому она особенно целесообразна для местностей с сильными ветрами и периодическими бурями. Действительно, ветру сорвать такую крышу непросто, и на участках карнизных свесов эта крыша практически не подтверждена разрушению.

За счет наличия нескольких угловых ребер, которые соединяются в коньке, обеспечивая дополнительную жесткость, вальмовая крыша обычно не подвергается деформации со временем.

У такой конструкции можно спокойно делать красивые широкие свесы, отводя дождевую воду от стен подальше. Еще один интересный момент: дом с вальмовой крышей кажется по высоте немного меньше, чем если бы он имел двускатную кровлю.

Как покрыть четырехскатную крышу профнастилом. Как перекрыть четырехскатную крышу профнастилом?

Для кровельного покрытия вальмовых крыш могут использоваться как штучные, так и листовые материалы. К штучным материалам относятся различные виды черепицы, такие как керамическая, цементно-песчаная и битумная.

Листовые кровельные материалы — это оцинкованное железо, профнастил, металлочерепица и листовая медь. Наиболее часто используемый листовой материал, которым перекрывается крыша вальмовая — профнастил с цветным полимерным защитно-декоративным покрытием.

Как и для любой другой крыши, при монтаже вальмовой кровли важно правильно рассчитать расход материала. Из-за того, что скаты такой крыши имеют форму трапеций и треугольников, расчет расхода кровельных материалов несколько сложнее, чем для классической двускатной формы. Для этого придется вспомнить школьные уроки геометрии и рассчитать площадь трапеций и треугольников боковых фронтов и вальм.

Поэтому до того, как накрыть четырехскатную крышу профнастилом, лучше на листе бумаги нарисовать по-листовую раскладку профнастила с учетом необходимых нахлестов и длины карнизных свесов.

На первый взгляд может показаться, что из-за необходимости резки крайних листов по диагонали, при перекрытии вальмовых крыш листовыми материалами, образуется очень много отходов. Однако стоит учитывать, что отрезанные части листов отлично подойдут для перекрытия торцевых треугольных вальм.

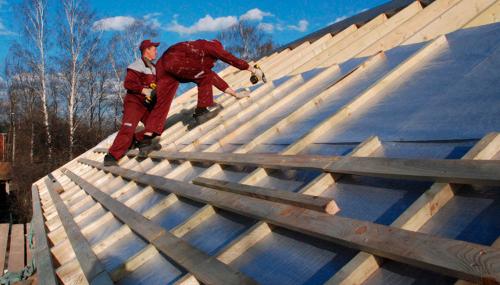

Перед тем, как покрыть четырехскатную крышу профнастилом, нужно, как и для любой другой кровли, уложить поверх стропил слой гидроизоляции или паропроницаемой мембраны. Затем устанавливается контробрешетка, обрешетка и только после этого приступают к креплению профнастила. Когда перекрывается четырехскатная крыша, профлист крепится точно так же, как и на любой другой кровле.

Обрешетка вальмовой крыши под металлочерепицу. Проектирование и расчет количества листов

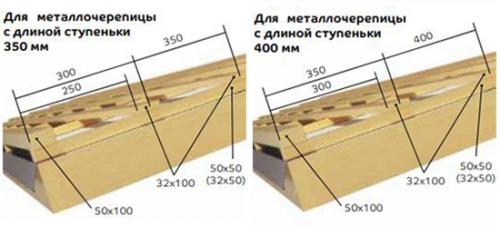

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

К слову, некоторые изготовители металлочерепицы предлагают уже по заданным параметрам скатов нарезать листы. Конечно же, это поможет значительно сэкономить на отходах, правда, нужно будет обязательно вызвать заранее замерщика.

Как покрыть шатровую крышу. Что из себя представляет шатровая стропильная система?

По сути, шатровая крыша геометрически представляет собой «классическую» пирамиду, то есть фигуру с многоугольником в основании и гранями, являющиеся равнобедренными треугольниками, сходящимися в единой вершине.

В частном строительстве чаще всего применяется пирамида с основанием в виде четырехугольника, хотя для пристроек (башенки, эркеры и т.п.) или легких садовых построек (беседок) практикуется возведение более сложных конструкций, у которых в основании может лежать и правильный шести- или восьмиугольник (иногда даже и больше).

Шатровая крыша не всегда прямоугольная в плане – она может опираться на шесть, восемь и даже больше углов

В данной публикации акцент будет сделан все же на четырёхскатную шатровую крышу. Здесь тоже возможны вариации. «Классикой» считается пирамидальная конструкция, опирающаяся на основание-квадрат, с вершиной, находящейся на перпендикуляре, проходящем через точку пересечения диагоналей основания. В этом случае все четыре ската будут представлять собой абсолютно конгруэнтные треугольники, расположенные под одинаковым углом наклона.

Пирамида с квадратом в основании.

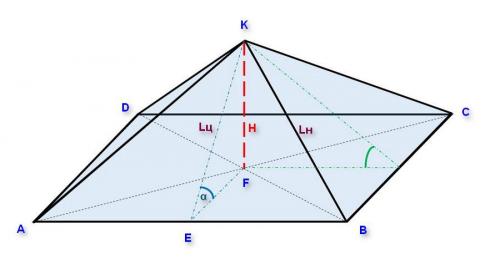

На рисунке-схеме показана пирамида с квадратом в основании – именно ее и будем рассматривать в дальнейшем. К этому чертежу придётся не раз возвращаться по ходу изложения.

Вполне возможно использовать шатровую схему и на прямоугольном здании, у которого длина превышает ширину. Однако, на практике такое применяется нечасто – ввиду ненужного усложнения и расчетов, и монтажа. При подобном варианте скаты, опирающиеся на более короткую стену, становятся длиннее и имеют меньший угол наклона к горизонту, то есть и внешние нагрузки для них уже приходится рассчитывать индивидуально. Для прямоугольных оснований куда больше подойдет вальмовая крыша – она во многом схожа с шатровой, но лучше адаптирована именно к таким условиям.

Для прямоугольного здания лучше подойдет вальмовая стропильная система, которая сродни шатровой, но все же имеет коньковый горизонтальный прогон

Шатровая форма крыши дает немало значимых преимуществ:

Шатровая крыша – это не только внешняя оригинальность здания, но и масса других важных достоинств

• Дом с такой крышей очень выигрышно выделяется на фоне стандартных двухскатных кровель, обладая своеобразной привлекательностью.
• По своим аэродинамическим качествам, то есть по способности противостоять ветровой нагрузке, особенно при шквалистых или даже ураганных порывах, она среди скатных крыш, пожалуй, не имеет равных. Причем сведена к минимуму подъемная составляющая ветровой нагрузки – усилия, пытающегося сорвать кровлю вверх.
• Уникальная пирамидальная форма способствует равномерному распределению всех внешних и внутренних нагрузок на систему крыши и здания в целом.
• При правильном утеплении скатов кровли, такая крыша – оптимальное решение с точки зрения энергосбережения.
• При оптимальном выборе крутизны скатов кровли не будет особых проблем и со снежными наносами .

Желание совместить шатровую систему и мансарду – выполнимо, но серьезно усложняет всю конструкцию крыши.

Недостатком, помимо определенной сложности конструкции, можно назвать то, что четыре одинаковых ската серьезно «съедают» объем чердачного помещения, что осложняет организацию в нем «обитаемой» площади. Чтобы создать жилую мансарду, приходится резко увеличивать крутизну кровли и прибегать к «врезке» дополнительных окон и надстроек. Понятно, что браться самостоятельно за расчет и возведение столь сложной конструкции – просто бессмысленно, так как здесь требуется высокопрофессиональное архитектурное проектирование и монтаж.

Вальмовая крыша из металлопрофиля. Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

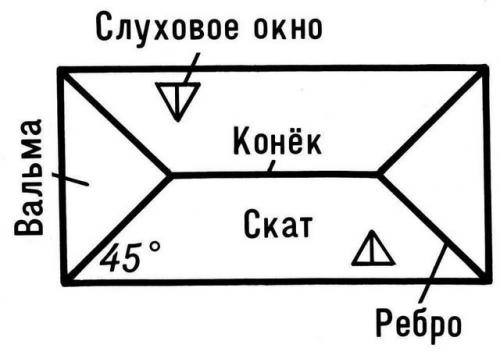

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши , как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Вальмовая крыша расчет металлочерепицы. Почему важно правильно выбирать длину листов

Расчет металлочерепицы для вальмовой крыши целесообразно поручить специалистам

Производители выпускают металлочерепицу длиной до 8 метров. Это удобно, если скат крыши подходит под эти параметры — сплошная полоса не имеет стыков, в которые возможно попадание воды из-за отсутствия нахлёста позволяет экономить денежные средства.

В то же время для разгрузки, поднятия длинного листа к месту монтажа потребуется 3–4 человека — один грузчик на 2–2,5 погонных метра.

Порывы ветра оказывают на лист с большой площадью поверхности сильную нагрузку. Во время работы длинный отрезок металлочерепицы может вырвать из рук и повредить. Нередки случаи заломов листов. Для хранения требуется большое помещение, которого может не быть при строительстве частного дома.

Монтажники советуют приобретать листы длиной от 4 до 5 метров, они удобны в перемещении и монтаже.

В крупных городах по отдельному заказу есть возможность приобрести листы любой длины в диапазоне от 2 до 8 метров. Часто раскрой производится бесплатно.

Для крыш со сложной поверхностью (вальмомые, шатровые, полувальмовые) расчёт и резку материала целесообразно поручить специализированной компании, так как самостоятельная резка может закончиться порчей материала и большим количеством отходов.

Зачем учитывать полный и рабочий размеры

К сожалению, посчитать ширину кровли зная только ее полный (габаритный) размер невозможно.

Для того, чтобы точно вычислить ширину ската, состоящего из определенного количества листов, обязательно нужно знать оба размера материала.

Общая протяженность при этом вычисляется по формуле:

Ш = ШЛп + ШЛр * КЛ, где

Ш — ширина ската,

ШЛп — ширина листа полная,

ШЛр — ширина листа рабочая,

КЛ — количество листов.

Вот пример.

Нужно рассчитать ширину кровли из 8 листов Монтеррей. Рабочая их ширина равна 1100 мм, полная ширина 1190 мм.

Производим расчет: Ш = 1190 + 1100 * 7 = 8890 мм.

Для сравнения, если считать только по габаритному размеру в 1190 мм, то ширина кровли будет 9520 мм. Как видите, ошибка может составлять более 600 мм.

Как уложить металлочерепицу на вальмовую крышу. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!
