Как поменять проводку в квартире своими руками. Как заменить электропроводку в квартире своими руками

Как поменять проводку в квартире своими руками. Как заменить электропроводку в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

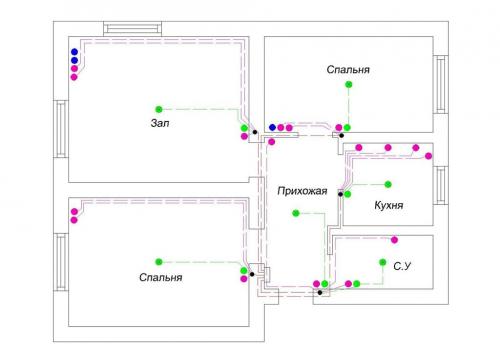

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Проводка в квартире своими руками от щитка. Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Источник: https://gorizont-pro.ru/novosti/provodka-v-kvartire-svoimi-rukami-montazh-elektroprovodki-v-kvartire-svoimi-rukami

Сколько стоит поменять проводку в квартире. Монтаж электропроводки в квартире: сколько стоит материал и работа?

Провести электричество в квартире не сложное дело для тех, кто умеет обращаться с инструментами. Монтаж электрики можно выполнить несколькими способами: скрытым и открытым. Первый подразумевает вмуровывание проводки в стену, потолочное перекрытие и некоторые пустоты, под пол и за листами гипсокартона. Второй, открытый способ монтажа – прокладка кабелей и проводов в специальных коробах, кабель-каналах, при помощи клипс и скоб. Оба варианта по-своему хороши, но есть в них и недостатки. Для монтажа в первую очередь понадобится отодвинуть всю мебель, а затем и бытовую технику от стен.

План-схема электропроводки

Данный этап не менее важен, чем прочие, поэтому не нужно относиться к нему халатно. Грамотно спроектированный план позволяет решить массу задач:

1. Точно рассчитать количество необходимых материалов (электротовары, провода, монтажные детали и прочее).
2. Облегчение проведения техобслуживания и поиска поломок электропроводки.
3. Упрощение установки всей системы электроснабжения.

В план-схеме необходимо отобразить максимально подробно такие элементы как:

• Осветительные приборы. Стандартная планировка рассчитана на один осветительный прибор в центре потолка. Однако, вы можете выполнить дополнительные светильники (бра, ночники, точечные источники света и прочее), заранее предусмотрев проводку.

• Розетки. Можно размещать в любом месте, но не меньше чем за 15-20 см от оконных и дверных проемов. Кроме того, нужно отступить от тепло- и газопроводов на 40 см. Касательно количества, то 1 розетка устанавливается на каждые 6 м².

Проводка в квартире своими руками с чего начать.

assets/from_origin/upload/resize_cache/iblock/f98/600_450_2/f985a3d433ab7edc6812a4457966b088.jpg

Из этой статьи вы узнаете:

• Какие правила монтажа электрики в квартире важно знать
• Как создаются схема и проект разводки электрики в квартире
• Какие бывают типы разводки
• Какой провод использовать для прокладки электрики в квартире
• Из каких этапов состоит монтаж электрики в квартире

Электросеть во времена наших родителей не знала таких нагрузок, как сейчас. В настоящее время облегчить и скрасить быт призвано огромное количество бытовой техники. В результате существенно возросла нагрузка на электрические системы. Однако старая электропроводка не в состоянии передавать такую электрическую мощность, поэтому вопрос замены ее на новую рано или поздно возникает. В рамках данной статьи мы расскажем, как правильно делать электрику в квартире.

Что важно знать про электрику в квартире: правила и нюансы

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.
5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Как поменять проводку в квартире без штробления. Как уложить электропроводку, не прибегая к штроблению стен

Электрическая проводка присутствует, в принципе, в каждом доме. Но проложена она должна быть так, чтобы обеспечивалось не только удобство, но и необходимый уровень безопасности. Когда-то ее укладывали повсюду наружным способом. Но сейчас к нему прибегают только в деревенских домах. Или там, где хозяева предпочитают стиль рустик.

Однако многим все-таки хочется уложить проводку так, чтобы она не бросалась в глаза. В принципе, это возможно, если в стене проделать штробы. Но штробление не всегда приемлемо или допустимо. Поэтому мы решили рассказать вам сегодня и о других способах. Позволяющих укрыть проводку, но не нарушающих целостность стен.

Вероятно, большинству из нас известно, что такое штроба. Это своеобразный канал, проделываемый в стене и служащий для укладки проводов.

В принципе, с эстетической точки зрения, результат оказывается неплох. Потому что проводка становится полностью невидимой. Но этот способ имеет и существенные недостатки. И основные из них состоят в следующем:

1. В результате штробления портится штукатурка и ее внешний вид. Потому что не у каждого электрика работу получается сделать аккуратно. Поэтому для восстановления чистового слоя штукатурной отделки приходится приглашать другого специалиста.
2. Если штробление выполняется после ремонта, то порой приходится полностью менять обои. Или даже потолочное покрытие, если штроба проходит по потолку.
3. Штробление производят, как правило, специальными инструментами – перфораторами. А они, как известно, доставляют массу неудобств своей шумностью и способностью производить огромное количество пыли.Проводка, штробы
4. Если проводка находится в штробе, доступ к ней полностью закрыт. В результате даже малейший ремонт невозможен. Чтобы его сделать, штробу приходится вскрывать.

Способы, позволяющие уложить проводку без штробления

Теперь, пожалуй, можно рассказать и о нескольких приемах, благодаря которым уложенная проводка будет довольно незаметной. По крайней мере, она не особенно будет бросаться в глаза.

Использование плоского кабеля

Если для проводки использовать плоский кабель, то вполне можно обойтись без штробления. Причем такой кабель достаточно только прикрепить к стене. А потом его можно укрыть тонким штукатурным слоем.

Но, приступая к работе, следует все-таки набросать небольшой планчик: как пройдут провода, где будут установлены розетки с выключателями. Это необходимо, чтобы избежать возможных ошибок.

Чтобы крепить плоский кабель на поверхности стены, можно использовать:

• металлические стяжки;
• пластиковые дюбель-хомуты;

• быстросохнущую штукатурку;
• пластиковые монтажные площадки.

Чтобы подготовить места для установки электрической фурнитуры, используют, как правило, дрель. Причем лучший вариант – это воспользоваться плоскими розетками и выключателями.

После окончания работ по фиксации плоского кабеля на стены наносят штукатурку. Как правило, слой толщиной в 10 мм бывает вполне достаточным.

Итак, если использовать плоский кабель, можно не только установить всю электрику. Но и соблюсти весь комплекс существующих норм безопасности.

Проводка в кабель-каналах

В последнее время проводку укладывают чаще всего именно в кабель-каналах. Потому что и по цене они очень доступны, и купить их можно практически повсюду. Более того, эти поликарбонатные изделия:

• совершенно не горючи;
• обладают ничтожным весом;
• запросто обрабатываются с помощью простого ножа.

К этому, пожалуй, стоит добавить, что укладка проводки в такие короба элементарно проста. Потому что для этого надо только снять с них крышку. Особенно радует тот факт, что и в эстетическом отношении кабель-каналы достаточно привлекательны.

Если же говорить о конструкции короба, то она довольно незатейлива. Это пластиковый короб, имеющий П-образное сечение и длину, как правило, 2 м. Полость короба и уложенная в нее проводка закрываются плоской крышкой. Которая, естественно, входит в комплект.

Кабель-канал можно укрепить как на стене, так и на потолке. Причем изделие бывает различных цветов. В результате всегда имеется возможность подобрать такой, который лучше всего подойдет для конкретного основания.

Замена проводки в квартире с чего начать. Как заменить старую проводку в квартире своими руками

Часто в ходе капитального ремонта осуществляется замена проводки. Чтобы сделать это самому, необходимо ознакомиться с правилами организации сети в доме . Во избежание ошибок подробную схему подключения изображают на бумаге.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

1. Используются алюминиевые провода.
2. Сечение жил рассчитано на нагрузку до 2 кВт.
3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Система TN-C во многих домах реорганизована в TN-C-S. Она позволяет заземлять розетки и приборы, для чего требуется проложить 3-жильный кабель.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Техника безопасности по работе с проводкой

Напряжение в 220 В опасно для жизни. Поэтому перед тем как заменить электропроводку в квартире своими руками, принимают следующие меры безопасности:

1. Обесточивают всю жилплощадь либо сегмент, на котором проводятся работы. Должен быть видимый разрыв линии. Если на вводе рубильник не установлен, отсоединяют провода от автоматического выключателя.
2. У щита ставят наблюдателя или размещают на нем табличку с текстом «Работают люди».
3. Перед проведением мероприятий по смене старой проводки проверяют индикатором фазы отсутствие напряжения на линии.

Мастер использует инструмент с изолированными ручками, диэлектрические коврик, обувь и перчатки.

Выбор нового кабеля

Согласно ПУЭ-7, в жилых, общественных и производственных зданиях следует укладывать медные провода. Алюминиевые допустимы только в качестве магистральных ЛЭП.

Рекомендуют использовать кабели следующих марок:

• ВВГнг (негорючая изоляция);
• NYM (аналог зарубежного производства).

Число жил зависит от вида подключения и системы заземления (см. таблицу).

Светильники подключают одножильным проводом марки ПВСнг.

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.



В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.

При наличии навыков жилы соединяют с помощью сварочного аппарата.

Проводка в квартире без штробления. Процесс штробления

Зачем маяться с «маскировкой» электропроводки, если можно сначала прикрепить ее к капитальной стене, а затем просто оштукатурить ее поверху. Методика носит название «скрытая» и далеко не всегда последовательность действий именно такая. Чаще всего бригада штукатуров доблестно исполняет свою работу, а затем ей на смену приходят электрики, которые начинают переформатировать мир на свой манер, в соответствии с поставленными им задачами. Это сильно напоминает анекдот про двух солдат из стройбата, один из которых копал ямки, а другой следом за ним закапывал (отсутствовал третий, который должен был сажать деревья, но приказ есть приказ). Для осуществления проводки электрики вынуждены делать в штукатурке каналы для проводов и отверстия перфоратором – штробить поверхность.

Далеко не все и не всегда желают этой обременительной процедуры:

• Штробление портит существующую штукатурку. Крайне редко удается пробить аккуратные каналы. И даже если это сделать получается, то все равно чистовой слой штукатурки в местах штробления после прокладки кабеля придется восстанавливать. Стоит признать, что методика весьма многоитерационна.
• Штробление связано с повышенной генерацией пыли, которая будет в квартире повсюду. Если речь идет не о первоначальном обустройстве, а о ремонте, то однозначно придется переклеивать обои и обновлять потолок.
• Длительное неприятное звуковое воздействие перфоратора. Даже если производить ремонтные работы в строго определенные законом часы, все равно соседи вам спасибо не скажут.
• Проводка оказывается скрыта капитально. К ней теперь не будет доступа никогда.

Задача тезиса данного раздела вовсе не в том, чтобы дискредитировать одну из самых универсальных строительных технологий, предоставляющей большие возможности (штробление). Применительно к электропроводке хотелось бы акцентировать внимание на том, что дизайнерская и эстетическая привлекательность метода покупается ценой безопасности. С электричеством не стоит шутить, а коммуникации имеют свойство приходить в негодность. Хорошо бы их заменить. Но если провода в квартире уложены в проштробленные в стене каналы, то об этом можно просто забыть. Замена проводки возможна только путем прокладки нового кабеля и отключение старого (с обоих концов).

В этой связи хорошо бы, конечно, обзавестись альтернативой. Такой способ есть – это прокладка электрических кабелей открытым способом. Об особенностях и возможностях этого пути ниже.

Замена проводки в жилой квартире. Создаём схему замены электропроводки в квартире

Не стоит думать, что замена проводки — легкая задача. Придется не только провести замену электропроводки в квартире, но также и разработать план прокладки новых проводов, который затем нужно согласовать с электриками.

1. Базовое изучение схемы.

Для начала просто посмотрите на изображение. Для лучшего понимания поясним следующее: kWA — это счетчик электроэнергии; УЗО — устройство защитного отключения. При этом схема электропитания однолинейная.



Внимательно посмотрите на две косые черточки, они зачеркивают обозначение провода. Означает это то, что на самом деле там 2 провода: фазный (L) и нулевой (N — нейтраль), которые были проложены вместе.

Далее, защитный провод (РЕ) не перечеркнут: это означает, что он проложен отдельно. В случае, когда ввод трехфазный, соответственно и черточек на схеме его проводов будет 3.

Мы не будем рассматривать системы, где нейтраль изолирована, потому как в быту они не используются.

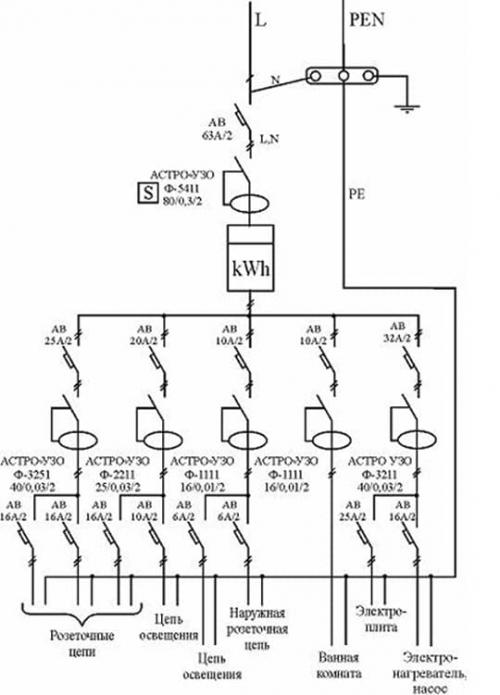

А сейчас всмотритесь в изображение это однолинейная схема электропитания квартиры премиум-класса площадью 200 квадратных метров. В том случае, если вы без труда разобрались даже в такой сложной схеме, то легко создадите схему электропитания для собственной квартиры.



1. Процесс продумывания электроснабжения.

Проведение электропроводки в жилом помещении определяется потребляемой мощностью. Установленное ограничение потребления, к примеру, в коттеджных поселках, составляет 10-20 кВт на дом. При таких показателях для многоквартирного дома у вас постоянно будет выбивать автомат в подъезде, или же сгорит домовая проводка. Если же говорить про хрущевки, в которых чаще всего и необходима замена электропроводки в квартирах, ограничение составляет 1,3 кВт, максимум — 2 кВт.

Понятно, что жители многоквартирного дома не включают все электроприборы, к примеру, даже кондиционеры работают не одновременно. Таким образом, среднестатистической потребляемой мощности в 4,3 кВт хватает, и домовая проводка функционирует. При расчете необходимо ориентироваться на этот показатель. Не стоит допускать ситуации, когда одновременно будут включены, например, стиральная машинка, утюг, кондиционер и бойлер, так как главный автомат вырубит всю квартиру. К сожалению, с этим ничего не поделаешь.
