Правила вывода канализации из частного дома. Диаметр труб

Правила вывода канализации из частного дома. Диаметр труб

На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.

Даже если дом подключён к центральной канализации, то правила обустройства будут такие же Источник yandex.net

Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.

Температура воды

Большая часть пластиковых труб начинает постепенно разрушаться уже при их нагреве до 70 градусов Цельсия. Впрочем, для канализации в частном доме этот вопрос учитывать не приходится, так как температура стоков редко превышает 40 °C, тем более, в течение длительного времени.

На заметку! При увеличении температуры воды уменьшается минимальная глубина, на которую надо укладывать трубы. В среднем на каждые 10 градусов Цельсия можно подвинуть канализацию на 0,2 м вверх. Но к канализации в частном доме это, обычно, тоже не относится. Так как стоки редко идут сплошным потоком.

Дополнительное утепление

Если организовать достойное утепление или обогрев труб, то волноваться о глубине залегания труб внешней канализации и вовсе не придётся. Существует несколько методов сохранения или придачи им тепла:

• Нагревательный кабель;
• Теплоизоляция из жидкого стекла;
• Теплоизоляция из минеральной ваты;
• Теплоизоляция из пенопласта или пенополистирола;
• Теплоизоляция из полиэтилена;
• Теплоизоляция из других материалов.

Наиболее распространённый способ обогрева – использование для этого специального кабеля. Его обычно комбинируют с теплоизоляцией, но есть и проекты без неё.

Существует два вида кабеля – резистивный и саморегулирующийся. Первый включается и выключается полностью и во время работы прогревает всю трубу. Стоит он меньше, но его энергоэффективность ниже.

Саморегулирующийся кабель по цене заметно дороже, так как в него по всей длине встроены датчики температуры, которые подключены к вычислительному устройству. Система в автоматическом режиме определяет, на какую мощность и какой участок кабеля надо нагревать. Управлять вручную не придётся.

Канализационная труба с нагревательным кабелем Источник inzhi.ru

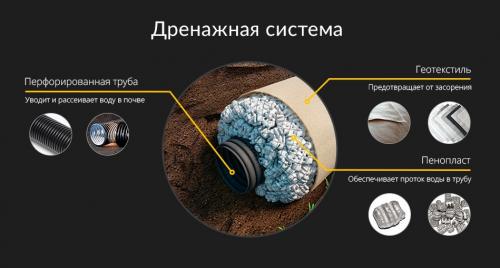

Вариант, альтернативный нагреву – уложить в траншею для канализационных труб специальные утеплители. Они могут быть изготовлены из множества материалов. Наиболее популярные варианты – пенопласт, пенополистирол, минеральная вата, жидкое стекло и полиэтилен.

В этом видео раскрыты основные правила утепления подземных канализационных труб. Они применимы как для частного дома, так и для общественной канализации:

Пенополистирол и пенопласт – схожие по своим свойствам материалы. Теплопроводность пенопласта несколько выше, чем у пенополистирола – у последнего она составляет всего 0,028 Вт/(м * К), а у пенопласта – 0,035 единиц.

Как дешево сделать канализацию в частном доме. Этапы строительства

Рассмотрим, как вывести канализацию из частного дома на улицу. Этот процесс нельзя выполнять наобум, он требует точного расчета. Надо определить точку вывода системы через бетонную ленту, выкопать траншею под трубопровод, обеспечить нормативный угол наклона труб. Решать эти задачи наобум нельзя. Надо сначала составить проект, сделать чертеж участка в масштабе. Это позволит определить количество фитингов, выяснить расстояния от участка выхода стояка из перекрытия до точки прохода сквозь бетонную ленту.

Прежде всего надо решить, как правильно вывести канализацию из дома. Согласно строительным требованиям, минимальная глубина погружения канализации в грунт составляет 70 см. Эта величина определяет способ прокладки системы. Для фундамента с малой глубиной заложения (около 50 см) правильнее провести трубопровод под лентой. Для этого надо делать подкоп на глубину укладки трубы плюс толщину слоя песчаной засыпки. Если фундамент погружен ниже уровня промерзания грунта, делают отверстие в бетоне.

Так как вывести канализацию из частного дома можно только через специальную металлическую гильзу, диаметр отверстия должен соответствовать ее размеру. Обычно используют кусок стальной трубы размером около 300 мм. Канализация пропускается сквозь нее, а воздушный зазор на всю длину заполняют монтажной пеной. Она выполнит несколько функций:

• зафиксирует положение на участке прохода сквозь фундамент;
• утеплит отрезок трубы, скрытый внутри гильзы;
• обеспечит гидроизоляцию внутренней части гильзы.

Для изготовления отверстия используют специальное алмазное сверло трубчатой конструкции. Если его в наличии нет, приходится использовать перфоратор или отбойный молоток. Делая с их помощью проход, надо быть аккуратным и стараться не наделать трещин в бетоне. Серьезную помеху окажут прутья арматуры, которые придется отрезать болгаркой. Эти способы значительно уступают сверлению и не позволяют получить аккуратное и чистое отверстие.

Какой диаметр трубы для канализации в частном доме. Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу. В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба. Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см. При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом. Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм. Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм. Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации. Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации. Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку. Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Для напорной канализационной системы используют тяжелые трубы класса SN8 и выше. Чтобы точно определить толщину стенки нужно ознакомиться с мощностью насоса и какое давление он оказывает на систему. Минимальная толщина стенки при диаметре 9 см составляет 3 мм, максимальная – 6,6 мм.

Подбор длины трубы зависит от протяженности трубопровода на разных участках. Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку. Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Нормы носят рекомендательный характер и упрощают расчет размеров канализационного трубопровода.

Источник: https://avtonomnaya-kanalizaciya.aystroika.info/novosti/osobennosti-prokladki-kanalizacii-v-chastnom-dome-ustanovka-stoyaka

Канализация в частном доме нормы. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем - также с местным органом природоохраны.
5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети - внутреннюю сеть канализации , выпуск из дома и отводящий трубопровод; автономная - внутреннюю сеть канализации , выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.
Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации , должны удовлетворять требованиям 4.1.4.
5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5.
5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Источник: https://gorizont-pro.ru/stati/kanalizaciya-zagorodnogo-doma-svoimi-rukami-kak-organizovat-kanalizaciyu-na-dache-s-septikom

Канализация в частном доме септик. Лучшие септики для частного дома без откачки

Септик для частного дома, не требующий откачки, представлен на рынке России стандартными, усиленными конструкциями для постоянного проживания, временной эксплуатации. Рейтинг изделий включает максимально незаметные конструкции - полное отсутствие запаха, минимальное сервисное обслуживание, небольшая площадь изделий, противостояние грунтовым водам. Модели временного использования отличаются недорогой стоимостью, возможностью установить, обслуживать самостоятельно. Устройства, предназначенные для постоянного проживания, более требовательны к условиям эксплуатации - важно обеспечить рекомендованный минимум стоков, стабильную подачу электроэнергии.





Как правильно выбрать септик для частного дома



Автономные канализации жильцы подбирают индивидуально под условия эксплуатации в конкретном доме. Важными критериями являются:



1. Уровень залегания подземных вод, состав почвы. Для сложных грунтов подойдут конструкции, усиленные ребрами жесткости. При высоком залегании грунтовых вод следует отдать предпочтение соответствующей высоте подключения входящей трубы.
2. Производительность. Ежедневный объем сбрасываемых стоков определяет производительность септика. Один человек сливает в канализацию 200 л/сутки. Небольшой семье на 3 человека потребуется устройство, перерабатывающее 0,6 м3.
3. Материал влияет на срок эксплуатации, безотказность септика. Полимер считается лучшим вариантом, благодаря небольшой массе, дешевизне конструкции.





Важно! Качество септика определяет комфорт проживания постояльцев частного дома.



ТОП 5 лучших септиков для частного дома без откачки - рейтинг 2022 современных моделей



1. Септон



Септик «Септон» - новинка 2020 года! Обслуживает 3-15 человек. Станция обеспечивает глубокую очистку стоков благодаря бактериям, содержащимся в отдельном блоке станции до трех месяцев без поступления органики. Модельный ряд септиков без откачки привлекает многообразием вариантов различной производительности, объема залповых сбросов, глубины врезки подводящего патрубка. Модуль «Смарт» (бесщебневая дренажная система) комплектуется опционально.





Технологические решения лучшего септика 2022 года



Септик «Септон» выполнен из гомогенного интегрально-вспененного сополимера (полипропилен + этилен), выдерживает рабочую температуру +40…-40˚С. Корпус представлен самонесущим цилиндрическим сосудом, оснащенным прямоугольной крышкой. Горловина, крышка окрашена зеленым цветом. Круглая форма, один сварной шов обеспечивает длительную эксплуатацию септика - 25 лет. Изделие обладает минимальными габаритами, занимает 2 м2 площади участка.





Стоки очищаются биологическим методом, используя взвешенный активный ил. Воздух подается мембранным трубчатым полимерным аэратором. Соединения азота лучшим образом удаляются в процессе общей биологической очистки. Системы принудительного отвода стоков оснащены встраиваемым накопителем с дренажным насосом. Обеззараживается жидкость встраиваемым ультрафиолетовым обеззараживателем. GSM-система (продается отдельно) оповещает об изменениях работы септика, упрощает управление.





Септик работает без шума, запаха, не требует откачки. Степень переработки стоков достигает 98%. Допускается переоборудование самотечной конструкции в принудительную. Отсутствие хрупких деталей предупреждает механические поломки.



Принцип аэробного биологического действия



Септики «Септон Смарт» для частного дома выдерживают неравномерное поступление стоков, эффективно работают при малой нагрузке, поддерживают жизнедеятельность бактерий при объемных залповых сбросах, исключая вымывание микрофлоры. Биологическая очистка, сопровождающаяся окислением кислородом, уменьшает БПК, позволяет отводить чистую воду без полей фильтрации.



Аэробно-аноксидная переработка стоков позволяет активному илу усваивать органические, химические соединения при наличии, отсутствии растворенного кислорода. Иловая масса, инкубированная из штаммов бактерий, поступающих вместе с органическими отходами, образует колонии бактерий в форме хлопьев, легко отделяющихся от чистой воды. Предупредить разрушение хлопьев активного ила помогают эрлифты, обеспечивающие циркуляцию жидкости пузырьками сжатого воздуха.



Комплект поставки



Базовые модификации септиков «Септон» без откачки включают корпус, компрессор, техпаспорт, отводящий патрубок 110х15°.



Системы принудительного отвода стоков дополнительно комплектуются накопительным баком, хорошим дренажным насосом с поплавковым выключателем, шлангом ПВХ армированным, фитингами и соединителями.

Самая простая канализация в частном доме. Как сделать канализацию в частном доме?

Обеспечение комфорта и качественной жизни в загородном доме является важным моментом для любого владельца такой постройки. Одним из факторов, которые позволяют обеспечить комфортную жизнь, является удобство оттока использованной воды и продуктов жизнедеятельности. Правильно рассчитанная на стадии проектирования и впоследствии правильно построенная канализация в частном доме будет залогом длительной эксплуатации, при которой не возникнет никаких проблем. Подобную конструкцию можно создать своими руками, если подойти к вопросу с максимальной ответственностью.

Основные требования

Во избежание каких-либо проблем в процессе создания канализации в собственном доме, лучше всего максимально следовать в данном процессе всем требованиям и стандартам, что расписаны в нормативной документации – СНиП. В этом случае все точно будет функционировать безотказно на протяжении длительного периода времени.

В какой угодно постройке, где проложен водопровод и есть забор воды, должна быть выполнена система, которая будет выводить стоковые массы. Механизмы водоотвода должны быть созданы и на участках. В целом такая сеть сможет не только обеспечить комфортную жизнь, но и не навредит экологии, а также существенно увеличит время пользования зданием.

Обычно канализация состоит из следующих систем:

• ливневой, которая отводит воду;
• наружной;
• внутренней.

Их необходимо проложить так, чтобы были соблюдены различные строительные сантребования к канализации в собственном доме.

Среди таких требований можно назвать:

• обеспечение нормального очищения;
• отсутствие риска в вопросе затопления постройки;
• обеспечение необходимого объема сточных вод;
• герметичное накапливание и транспортировка сточных вод.

Если говорить о требованиях к внутренним системам такого типа, то состоять они должных из следующих элементов:

• стояка, к которому прикрепляются все трубы;
• разведения труб, что осуществляет перекачивание сточных вод в направлении стояка;
• сантехприборов для водоотвода.

По нормам в механизме, часть которого расположена в постройке, должно быть достаточно места для свободного транспортирования жидкости от мест, где осуществляется слив до труб, которые осуществляют вывод за пределы постройки. При прокладывании канализации внутри постройки используют трубы из чугуна либо каких-то полимеров. На выходе размер такой трубы должен составлять 11 сантиметров. Естественно, что в данном механизме должна быть еще и вентиляция. Обычно ее проводят через стояк. Над каждым элементом делают вытяжное место, выходящее на крышу.

Если говорить о проекте наружных систем, то его создание осуществляется с учетом требований, прописанных в СНиП за номером 2.04.03-85.

По этому нормативному документу следует учесть следующие моменты:

• в механизме должны устанавливаться колодцы для обслуживания и очищения;
• для вычищения стоков нужна установка с применением биометодов;
• если речь идет о самотечной сети, то применяют полимерные, керамические или асбестоцементные трубы;
• трубы, которые размещены за границами постройки, должны быть в диаметре около пятнадцати сантиметров и заложены на уровне десяти-двенадцати сантиметров;
• если в строении мало этажей, то можно скооперировать несколько домов в единую сеть;
• если нельзя устроить самотечную систему, то лучше сделать выбор в пользу напорной канализации.

Еще один важный момент – подбор конструкции. Это действительно важно при проектировании канализационной автономной сети.

Тут могут быть три варианта септиков, которые используются:

• аэротенки;
• накопительный септик;
• очистной.

Теперь скажем о них чуть подробнее. Аэротенки – новейшие решения с использованием нескольких очистительных методик. После применения подобного септика жидкость очищается почти до 100-процентного значения. Воду можно легко выводить в землю, водоем и применять для полива. Септик накопительной категории является улучшенным вариантом выгребной ямы, в которой очистка не осуществляется, а лишь собираются стоки. Когда септик наполняется до определенного уровня, появляется необходимость его очистки. Обычно это осуществляется при помощи специального ассенизаторского оборудования.

Если говорить об отличиях от выгребной ямы, то никакой фильтрации в грунт в этом случае не осуществляется. Это значит, что никакого вреда экологии не наносится. Но все же данный вид септика применяется в последние годы крайне нечасто по причине дороговизны стоимости услуг специальной ассенизаторской техники. Такой тип можно использовать лишь тогда, если в доме вы проживаете сравнительно нечасто.

Канализация в частном доме уклон трубы. Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

• Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
• Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

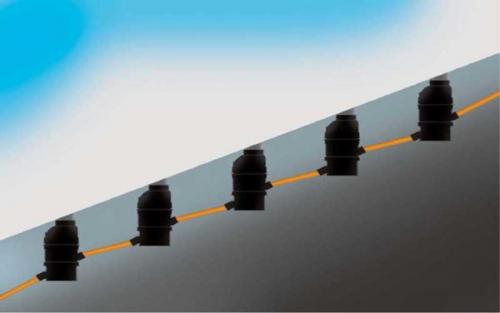

  Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.
