Сборка стен каркасного дома. Каркас

Сборка стен каркасного дома. Каркас

Конструкция нашего каркасного дома представляет собой гибрид скандинавской и североамериканской систем. Из американской технологии мы взяли вторую верхнюю обвязочную доску на стенах. Связано это с тем, что боковые стены у нас длиннее шести метров и собираются из более коротких отрезков. Кроме того, что верхняя обвязочная доска соединяет стены воедино, она позволяет распределять нагрузку от стропил на стены более равномерно.

По строительным нормам древесина для строительства каркасных домов должна быть сухая, влажностью не более 18 %. Поэтому мы используем сухие строганные доски, влажностью 10-12 %. Сечение досок для стоек каркаса 45*95 мм, стропила же выполняются из доски сечением 45*145 мм.

При наличии проекта целесообразно весь домокомплект напилить заранее в размер, что значительно сокращает общее время строительства. Строительство каркасных домов методом «платформа» предполагает горизонтальную сборку стен на уже собранном основании с последующим подъемом и фиксацией.

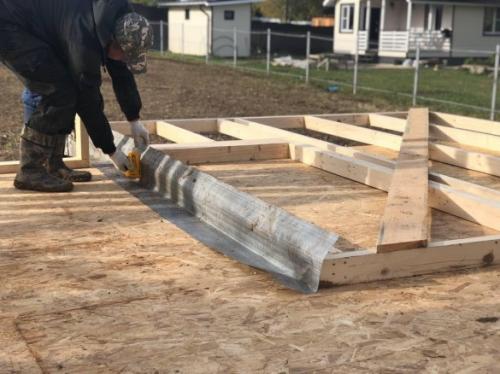

Монтаж происходит следующим образом: подготовленные верхняя и нижняя доска укладываются на платформу и разносятся на расстояние, соответствующее высоте стены. После этого на них делается разметка стоек. Высота стоек у нас 2500 мм, шаг по осям 625 мм. Такой шаг, во-первых, обеспечивает расстояние между стойками соответствующее ширине утеплителя, во-вторых, соответствует ширине листа ОСП– 250 мм (625*2), которым мы планируем обшивать каркас дома изнутри. Высота стоек у нас также неслучайна и соответствует высоте листа ОСП, таким образом вся обшивка нашего каркаса будет произведена листами ОСП практически без отходов, что полностью отвечает концепции нашего строительства.

Стены собираются на гвозди с кольцевой накаткой длиной 90 мм.
После того, как фрагмент стены собран на платформе необходимо максимально точно вымерить его диагонали с помощью рулетки и раскрепить временной укосиной.

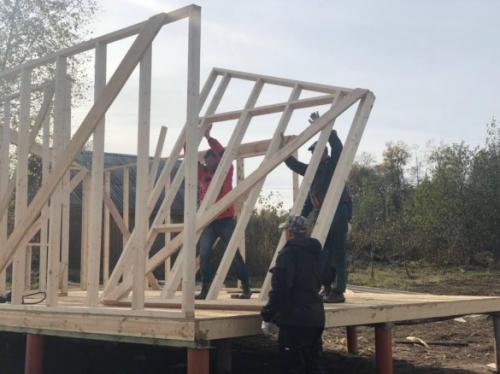

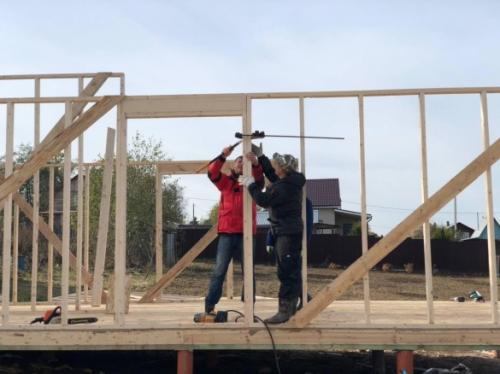

Следующим этапом стены поднимаются и также фиксируются гвоздями к основанию и скрепляются между собой.

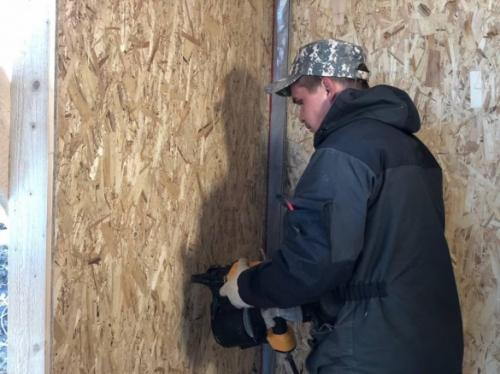

После этого снимаются укосины, а каркас для жесткости обшивается листами ОСП. Плиты ОСП монтируются с деформационным зазором 3-4 мм.

В месте примыкания внутренних перегородок к наружным стенам мы изначально на торец перегородки крепили полосу из пароизоляции для создания непрерывного герметичного контура. К основному полотну пароизоляции эти полосы впоследствии крепятся двусторонним скотчем.

По срокам вся работа по напиливанию стоек каркаса, сколачиванию, подъему и монтажу стен занимает всего 1-2 дня.

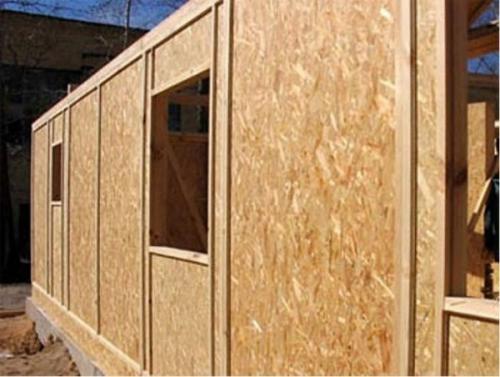

Технология каркасных стен. В чем заключается технология строительства каркасного дома: поэтапно с картинками

Строительный рынок последние несколько лет заполонили так называемые каркасные дома, которые еженедельно в огромном количестве возводятся как фирмами, так и своими руками.

Причина такой любви к «каркасникам» кроется в простоте возведения и темпах строительства.

Поэтапное строительство каркасного дома позволяет за один сезон смонтировать полноценный жилой дом, который будет достаточно презентабельно выглядеть, и отличаться привлекательной ценой и экономичностью в обслуживании. Технология проста для понимания и реализации своими руками.

Каркасный дом своими руками

В чем суть строительства каркасного дома

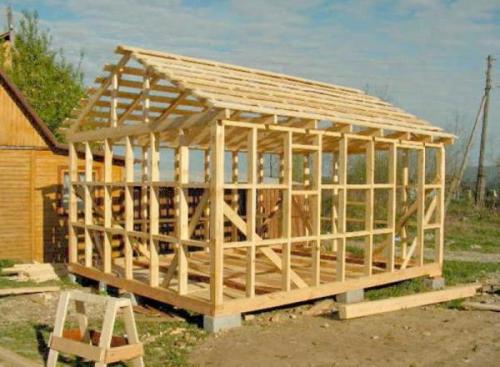

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.

Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

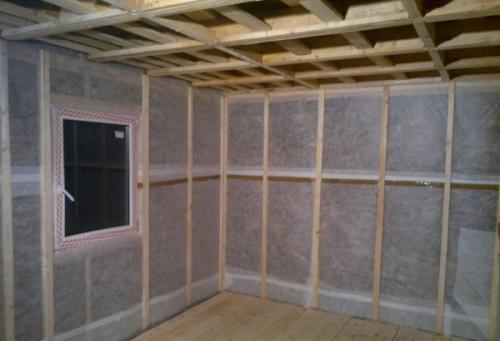

Утепление каркасного дома , как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.

Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.

Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

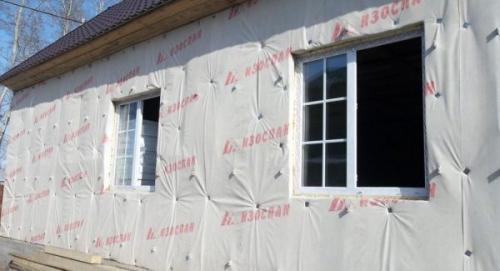

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».

Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.

При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.

А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента.

Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко.

В чем суть этих фундаментов?

Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены.

Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором).

В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками.

Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента.

Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

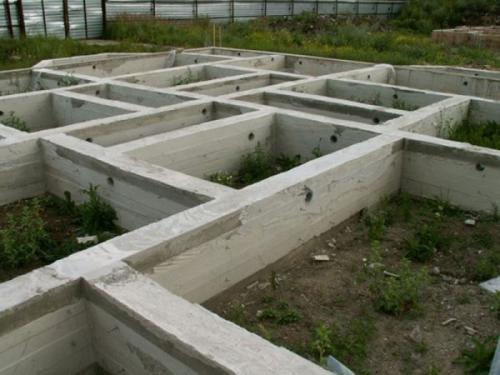

Ленточный фундамент своими руками

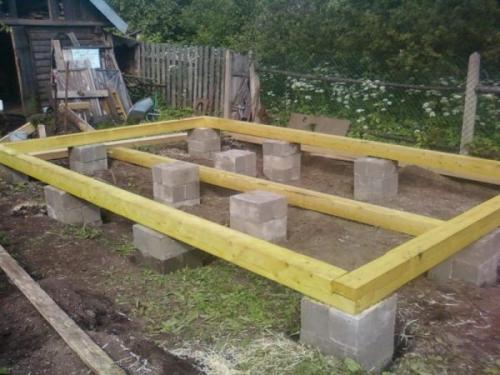

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров.

Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты.

Внешние стены каркасного дома. Особенности каркасной технологии

В каркасных домах, также как и в каменных или монолитных, стены являются несущими ограждающими конструкциями, плюс, они же одновременно и обеспечивают тепловую защиту без необходимости наружного доутепления. Исключения составляют каркасные дома со штукатурным фасадом по системе СФТК. В этом случае поверх плитной обшивки несущего каркаса выполняется еще один слой теплоизоляции достаточной плотности (ПСБ, каменная вата) с последующим армированием и оштукатуриванием.

Каркас может быть и металлическим (ЛСТК), но наиболее распространены частные дома с деревянным силовым каркасом, собранным по канадской или скандинавской технологии, либо из микса этих «школ». Внутренние стены каркасного дома чаще облегченные, иногда для повышения теплоемкости или улучшения звукоизоляции перегородки выкладывают из кирпича или блоков. Но лучшим теплоаккумулятором для каркасного дома за неимением каменных стен, будет монолитный фундамент. Подходят и свайные основания, и столбчатые, но легкие каркасники ставят и на УШП чтобы:

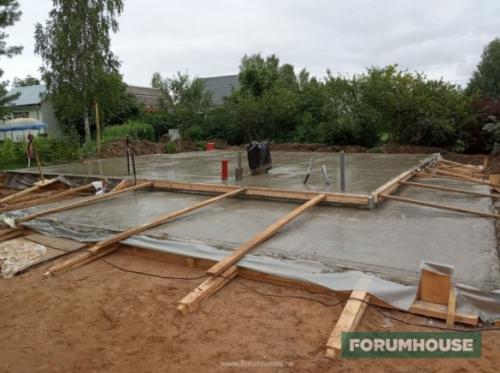

• сразу получить готовый черновой пол с уже заложенными коммуникациями и системой отопления, поверхность которого не нуждается в дополнительной стяжке;
• на этом самом отоплении сэкономить, за счет того, что прогретая плита будет медленно отдавать тепло в дом и после отключения котла.

Каркасникам вменяют проблемы с воздухообменом, но в любом современном доме, где окна и двери герметичные и упор на минимизацию теплопотерь, должна быть система вентиляции. Разница в том, что в каркасном доме внутри создается замкнутый паронепроницаемый контур и простого проветривания или вентиляционных клапанов в оконных блоках будет недостаточно.

Каркасную технологию многие позиционируют как наиболее бюджетную, позволяющую сократить расходы на строительство чуть ли не в два раза, по сравнению с домом из кирпича или блоков. Реальная экономия на строительстве достигается за счет тщательного планирования, наличия проекта и самостоятельного выполнения если не всех, то хотя бы части работ. И не имеет большой разницы, из какого именно материала собраны стены, правильная стена каркасного дома недешевая, стоимость за готовый квадрат будет плюс-минус равна.

Emer Участник FORUMHOUSE

Я лично для себя как то считал, что при строительстве с 0 до готового объекта, с одинаковым по комфорту наполнением, что каркасник, что газобетон/кирпич выходят одинаково. Разница в цене сильно заметна только при сравнивании отдельных этапов. В сумме – одинаковый бюджет.

Реальным преимуществом каркасников перед остальными вариантами является не меньшая себестоимость, а высокая скорость строительства и относительная простота технологии.

Источник: https://gorizont-pro.ru/stati/ustroystvo-steny-karkasnogo-doma-kakoy-karkasnyy-dom-pravilnyy

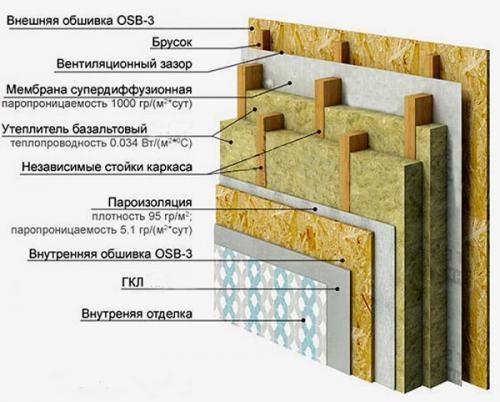

Пирог стены каркасного дома. Пренебрежение пароизоляцией и ветрозащитой

Многие начинающие застройщики не задумываются о том, какие процессы могут происходить внутри стены. Утепление начинает мокнуть, а стойки каркаса покрываться плесенью и гнить. Это происходит из-за того, что не установлена

По мнению Linkozavr, классический пирог стены каркасника, (изнутри – наружу) это:

       1. Гипсокартон – как базовый слой для внутренней отделки.

       2. Пароизоляция.

       3. Утеплитель (минеральная вата).

       4. ОСП.

       5. Ветрозащита.

       6. Внешняя отделка: сайдинг с воздушным зазором на контробрешётке и т.п..

Слои в каркасном доме должны располагаться именно так, заменять эту последовательность другой нельзя,  причем каждый элемент выполняет строго определённую функцию.

Денис Резниченко, Москва (ник на форуме silent):

– Пароизоляция ставится изнутри, т.к. она ограничивает поступление влаги внутрь стены. Гидроветрозащита всегда ставится снаружи, т.к. она предотвращает продувание теплоизоляции ветром, защищает его от осадков и позволяет лишней влаге выходить наружу.

Чтобы понять необходимость качественной пароизоляции, необходимо разобраться с термином «точка росы».

Точка росы – это состояние, при котором, под действием низкой температуры, водяной пар, содержащийся в воздухе, начинает конденсироваться, образовывая капельки воды.

Появление точки росы зависит от:

• температуры воздуха (внутри и снаружи помещения);
• относительной влажности воздуха (внутри и снаружи помещения).

Чем выше относительная влажность воздуха, тем выше температура появления точки росы.

При конденсации влаги происходит следующее:

• утеплитель намокает и теряет свои теплоизоляционные свойства;
• стена начинает промерзать;
• доски каркаса покрываются плесенью и сгнивают.

Каркасный дом

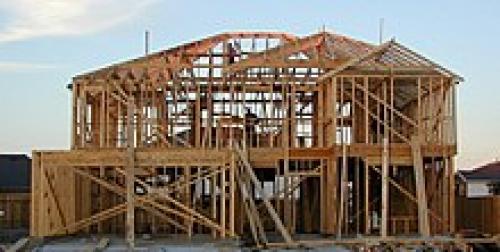

Деревянный каркас дома

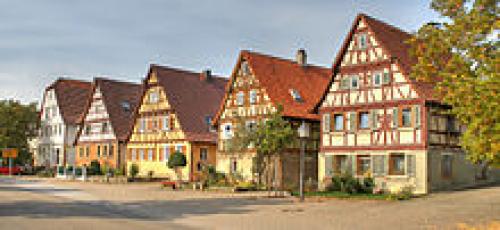

Здания конструкции « фахверк », классическое направление каркасной технологии. Памятники деревянного зодчества. Деревня Эльброн, Германия

Каркасный дом  — это быстровозводимая конструкция, в которой все несущие элементы связаны между собой. В России каркасное строительство регламентируется документом СП-31-105.2002 , который на данный момент остается лишь рекомендательным документом. СП-31-105.2002 был создан на основе северо-американских строительных кодов.

Каркасные дома в Европе и Скандинавии строили еще с 11 века в виде фахверков . Технология в том виде, которой мы ее знаем сейчас - появилась в начале 19 века в США.

По этой технологии строились и продолжают возводиться не только частные дома, но и трёх-, и четырёхэтажные большие многофункциональные здания.

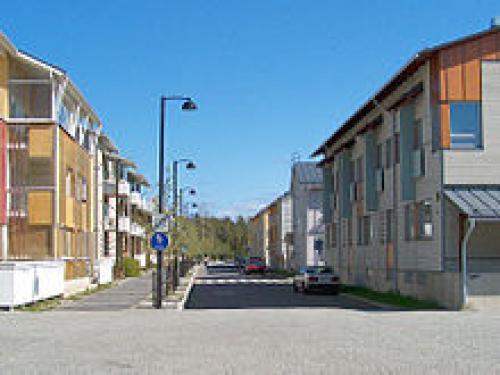

Квартал деревянных домов каркасно-панельной конструкции. Финляндия

Достоинства каркасной технологии:

Недостатки деревянных каркасных домов:

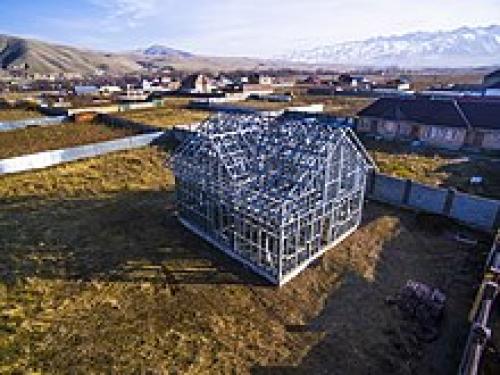

Стальной каркас дома (ЛСТК)Ремонтопригодность зависит от применяемого сайдинга.

При строительстве каркасных домов в России и в Финляндии применяется значительно больше натуральной древесины, чем в Европе. В этих странах дерево используется не только в несущих конструкциях, но и в обшивках. Столярные изделия — окна и двери — при строительстве каркасного дома чаще всего изготовлены из натурального дерева, и даже утеплитель — на основе целлюлозы .

Справедливо будет сказать, что в XXI веке в России и Северной Америке первенство среди утеплителей все же занимают базальтовые и минеральные ваты.

Пирог стены каркасного дома по финской технологии. Правильный финский каркасный дом - стены, перегородки, полы, потолки

Чтобы каркасный дом получился сухим и теплым, необходимо правильно собрать его «пирог» - несколько слоев материалов, которые в совокупности делают сооружение пригодным для круглогодичного проживания. От того, насколько правильно подобраны материалы и соблюдены технологии сборки пирога, зависит долговечность сооружения и пригодность для жизни, в том числе в холодное время года.

Особенности финской технологии

Существует две технологии возведения каркасных домов – американская и финская. Вторая – более простая, предполагает уменьшенный расход пиломатериалов и использование большого количества утеплителя, что очень актуально для российского климата.

Главная разница заключается в устройстве каркаса. По финской технологии, вдоль стены монтируется одна балка, на которую опираются другие несущие элементы, тогда как американская предполагает несколько таких ригелей. Отличия есть и в перечне материалов, используемых для пирога.

Пирог стен финского дома

Стеновой пирог включает несколько материалов, уложенных последовательно:

1. Обшивка каркаса внутри здания, которая становится основой для внутренней отделки. Чаще всего в этом качестве используются OSB-плиты, иногда фанера или гипсокартон.
2. Пароизоляция – пленка, которая препятствует проникновению водяных паров из дома в утеплитель.
3. Теплоизоляция – базальтовая минеральная вата, которая обеспечивает сохранение в доме тепла даже при минусовых температурах.
4. Наружная обшивка - OSB-плиты или влагостойкая фанера.
5. Гидроизоляционная мембрана, предотвращает проникновение влажного воздуха с улицы и его негативное воздействие на утеплитель.
6. Облицовочный материал – дополнительно защищает стены и придает фасаду законченный эстетичный вид.

Средняя толщина такой конструкции – около 300 мм. Если используется перекрестное утепление, предполагающее дополнительный слой теплоизоляционного материала, толщина пирога увеличивается еще на 5-6 см. При правильной сборке пирога стены получаются надежно утепленными, защищенными от влаги снаружи и пара изнутри, дышащими и способными регулировать воздухообмен.

Пирог пола

Правильное обустройство пола важно не меньше, чем сборка стен. Пол в каркасном доме состоит из следующих элементов:

• Лаги, состоящие из досок размером не меньше 200*40 мм, смонтированных на.
• Черновой пол. Иногда он делается из нестроганых досок, горбыля, но оптимальное решение – обрезная доска без коры, поскольку кора может стать источником размножения насекомых в доме.
• Гидроизоляция влаго- и ветрозащитными мембранами. Рекомендуется использовать только специальные материалы, но не полиэтиленовую пленку, которая не пропускает пар.
• Слой утеплителя, защищенный пароизоляционной пленкой, чтобы не допустить образования конденсата.
• Выбранное напольное покрытие.

Пирог потолка

Строение потолка имеет много общего со стенами, с той разницей, что значительную часть работ приходится выполнять с лесов или стремянки. Кроме того, обязательно монтируется обрешетка, выполняющая функцию вентиляции для предотвращения образования конденсата в теплоизоляционном слое. Сборка крыши требует особых навыков, поскольку могут возникать проблемы с укладкой теплоизоляции, если крыша имеет необычную форму. Еще одна сложность – необходимость нарезать листы утеплителя, которая возникает при работе с четырехскатными крышами.

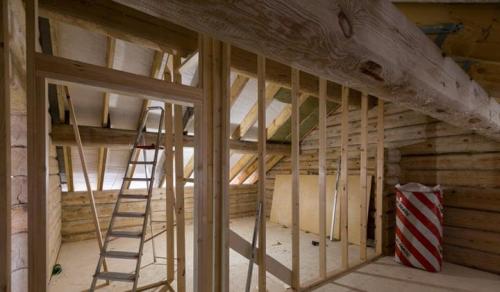

Внутренние стены в каркасном доме. Монтаж каркасных перегородок в доме

Каркас внешних стен в каркасном доме представляет собой конструкцию из вертикальных стоек и горизонтальных элементов, которые используются для повышения общей прочности дома. Перегородки в каркасном доме изготавливаются по аналогичному принципу, при этом параметры конструкции должны быть идентичными, как и у вешних стен каркасного дома.

Когда разрабатываются внутренние стены каркасного дома, стоит особое внимание уделять параметрам звуковой изоляции. При этом стоит помнить о том, что внутренние перегородки в дальнейшем будут испытывать дополнительную нагрузку (монтаж бытовой техники, подвешивание мебели и декоративных элементов на стену).

Устройство перегородок

Каркасные перегородки в деревянном доме представлены большим разнообразием вариантов исполнения. Конструкции каркасных стен универсальны за счет различных типов монтажа и используемых материалов.

Стены на мансарде дома.

Виды перегородок

Межкомнатные перегородки каркасного дома можно подразделить на несколько видов:

• Стационарные перегородки представляют собой деревянные вертикальные стойки, которые наполняются звукоизолирующим материалом и обшиваются любым отделочным материалом. Перегородки образуют модульную систему и могут устанавливаться в любом месте.
• Раздвижные перегородки отличаются наличием специального роликового механизма, который способствует передвижению полотна в любом направлении при необходимости. Раздвижные перегородки в доме подразделяют на радиусные, подвесные и складные.
• Трансформируемые перегородки. Внутренние перегородки в каркасном доме данного типа представляют собой более современную разновидность раздвижных перегородок. Главная особенность конструкции – при необходимости все секции можно компактно сложить и убрать в специальное парковочное место, экономя при этом свободное пространство в комнате.
• Каркасные перегородки в брусовом доме мобильного типа. Главное преимущество такой конструкции заключается в том, что она легко перемещается, за счет чего можно быстро и без проблем разделять пространство в доме на нужные функциональные зоны.
