Американский каркас – это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома .

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом –  использование сухого пиломатериала и отсутствие бруса в стенах.   Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант.  Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 – закрытый угол. Также один из самых популярных.  Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 – “скандинавский” теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах . Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

Каркасный дом без осб. Возможно ли строительство каркасного дома без обшивки ОСБ?

Технология строительства каркасного дома стала популярной давно, однако сегодня, благодаря новым современным материалам, продляющим срок службы деревянных домов, в строительство каркасных зданий вдохнули новую жизнь.

Если ранее такие дома строились в основном от нехватки денег, то сегодня это – настоящая альтернатива домам из блоков и кирпича, причем по некоторым параметрам превосходящая такие постройки.

Каркасный дом

Стандарт технологии

Каркасные дома лучше удерживают тепло, они быстрее нагреваются и экономят ресурсы. Возводятся они достаточно быстро, легки в установке и монтаже, и при этом срок службы жилого дома составляет от 30 до 70 лет.

Согласитесь, если учесть, что строительство каркасного дома обходится на 20% дешевле – это отличный вариант для сегодняшних экономических условий. О других преимуществах читайте тут .

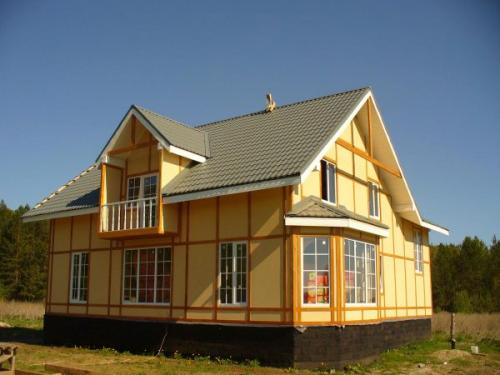

Жилой дом каркасный

Возможно ли некоторое изменение технологий ? К примеру, можно ли обойтись без обшивки дома осб? Или стоит твердо придерживаться и формировать слои, как положено?

Особенности возведения: этап первый

Первое, на что надо обратить при планировании строительства каркасного дома – это план будущей постройки.

Не стоит мелочиться, лучше закажите проект в одной из многочисленных фирм, где опытные инженеры рассчитают и количество материала, и несущие способности фундамента, и необходимый угол ската крыши и много другое, на что обычно редко обращают внимание те, кто строит каркасный дом своими руками.

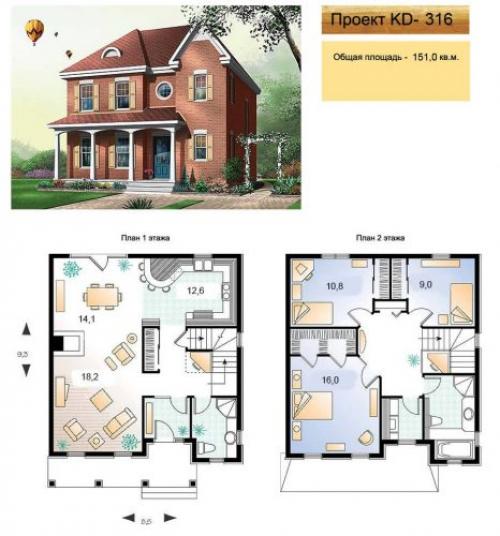

План-проект каркасного здания

Чтобы проект дома учитывал местность, направление ветров и расположение сторон света, специалистов следует пригласить прямо к вам на участок, где и высказать все пожелания. Это позволит добиться идеального расположения здания в пространстве.

Когда проект будет у вас на руках, необходимо начать подготовку к строительству. Подготовка включает в себя исследование почвы, расчистку территории, освобождение подъездных путей для грузовых машин и пр.

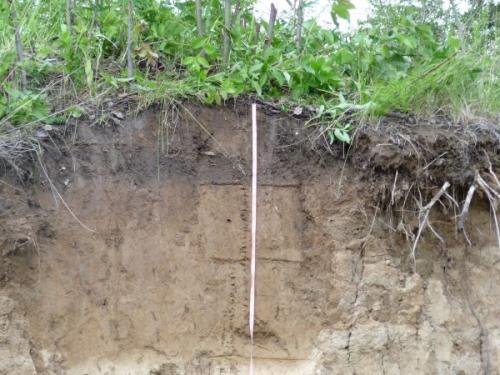

Исследование почвы под фундамент

Если территория имеет наклон, ее желательно разровнять. Это можно сделать во время снятия плодородного слоя почвы к началу строительства.

Этап второй: фундамент

Во время работы проектировщика, скорее всего вы уже определились с тем, какой фундамент вы будете делать.

Вариантов много, но, как правило, выбирается из трех основных:

1. ленточный
2. столбчатый
3. свайный или свайно-винтовой

Если выбираете фундамент для жилого каркасного дома , в котором планируете прожить ни один десяток лет, лучше остановиться на ленточном фундаменте.

Если вы строите небольшой домик для дачи или временного проживания, можно устанавливать более легкий, столбчатый фундамент .

Если у вас на территории большие перепады, близость к водоему или подземные реки, стоит рассмотреть свайно-винтовой вариант.

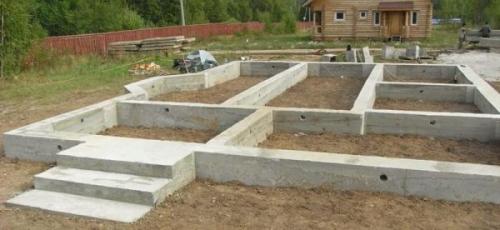

Ленточный фундамент

Так как самый предпочтительный фундамент под строительство – это ленточный, то я кратко расскажу, как он делается. Сперва, сверяясь с планом, делаем разметку.

Конечно, для этого используем колышки и веревку. Фундамент должен проходить под каждой несущей стеной, так как стены являются главной опорой под кровлю.

Когда разметка выполнена, мы роем траншею. Траншею можно рыть своими руками лопатой, но гораздо проще заказать под строительство технику.

Стоимость небольшого экскаватора или трактора с ковшом зависит от расстояния, общей длины траншеи и времени, затраченного на работу.

Лучше выбрать несколько контор и позвонить в каждую. Разбежка в цене составляет иногда до 50%.

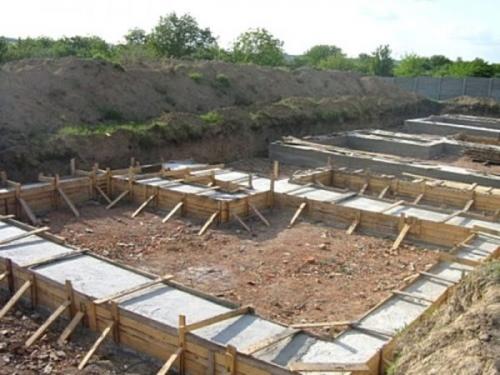

Фундамент с опалубкой

Когда траншея готова, необходимо установить опалубку . Если вы не хотите заморачиваться, вы можете приобрести в магазине уже готовую, съемную или несъемную опалубку.

Если вы хотите сэкономить – сколотите ее своими руками, используя доски и плотную пленку.

Когда опалубка готова, заливаем цементную смесь и ждем пару недель, чтоб она высохла и затвердела.

Если погода сухая и теплая, этот процесс идет быстрее. Если погода влажная или начались дожди — фундамент стоит укрыть пленкой.

Каркас и формирование стены

Второй этап строительства – это возведение каркаса и формирование стены. Каркас делается из обработанного огнебиозащитой бруса 15 см.

Однако перед тем, как устанавливать стойки, следует сделать нижнюю обвязку. Подробно об этом можно прочитать в нашей статье здесь.

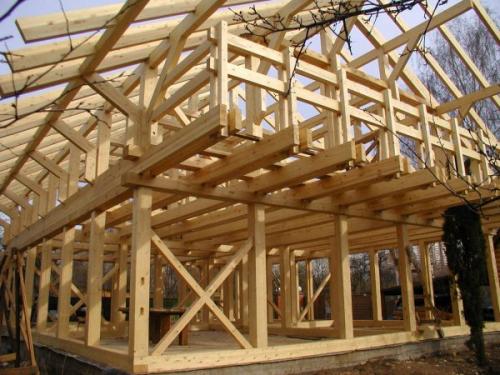

Каркас под деревянный дом

Каркас

Каркас начинаем устанавливать с углов и обращаем огромное внимание на связку бруса или сцепку. Можно вместо бруса использовать доски, соединяя три доски вместе.

Крепление каркасной стены к обвязке. Узел: перекрытие первого этажа и стены первого этажа

Теперь рассмотрим второй узел каркасного дома. Соединение пола и стен первого этажа рис. 2 выполняется таким образом, что предотвращается образование, так называемых "мостиков холода" от лобовой доски. С внешней стороны стены, к стойкам каркаса крепится ОСБ с небольшими зазорами между листами, оставляя расстояние для смещения листов при изменении влажности на улице. ОСБ крепится на винтовые гвозди 60 мм. Между стоек каркаса закладывается враспор утеплитель - минеральная вата, толщиной, предусмотренной проектом. Дополнительный слой утеплителя (если это предусмотрено проектом) укладывается по контробрешетке. Между основным и дополнительным слоем, по стойкам каркаса стены крепится пароизоляция. Такое расположение пароизоляции помогает избежать выпадения конденсата внутри каркасной стены и перекрывает мостики холода.

Пароизоляция стен выполняется с дополнительной проклейкой стыков паро-гидроизоляционной пленки специализированным скотчем. Далее, на контробрешетку монтируются листы влагостойкого ГКЛ, которые выполняют роль предчистовой внутренней отделки. В вентзазор - пространство между ГКЛ и стойками, прокладываются электрокабели, трубы и другие коммуникации. Устройство пола первого этажа мы рассмотрели выше. На первой схеме, приведен узел, по уникальной технологии KarkasDom, на второй схеме - по классической технологии "Платформа" рис. 2.1, её недостаток в том, что на улице находится ладовая доска, и обвязка стены стоит на лагах, что является мостиком холода без дополнительного фасадного утепления. В северных регионах такая технология не очень эффективна ввиду возможного промерзания перекрытия в этих местах - за шкафами и под кроватями в доме.
