Фундамент под забор с кирпичными столбами своими руками. Фундамент для забора с кирпичными столбами: схемы и видео
Ограждения с колоннами из кирпича относятся к классу изгородей «люкс». Фундамент под забор с кирпичными столбами – это неотъемлемая часть такой конструкции. От того, насколько качественно и правильно он будет выполнен, зависят устойчивость и долговечность всей конструкции. К его строительству нужно относиться внимательно и соблюдать технические нормы, чтобы ограждение не стало большим разочарованием.
Знание особенностей конструкций поможет сделать правильный выбор.
Виды фундамента
Рассмотрим виды оснований, их применение и технические параметры.
Ленточный
Ленточный фундамент используют для тяжелых конструкций, построек из кирпича, блока. Выглядит он, как бетонная лента. Монолит применяют на грунте с хорошей несущей способностью.
Подготовка перед окончательным монтажом
Для строительства нужно:
- вырыть траншею шириной 40 см, глубиной 50 см;
- на дно уложить песчано-гравийную подушку толщиной 15 см. Смесь тщательно утрамбовать;
- выставить опалубку;
- связать арматурный каркас из арматуры диаметром 8–10 мм;
- установить металлические опоры под кирпичные колонны на расстоянии 2–3 м. Используют профильную трубу 50х50 мм или толстостенную круглую трубу диаметром 40 мм и выше;
- готовую конструкцию заливают бетоном М200.
Опалубка перед бетонированием
Столбчато-ленточный
Столбчато-ленточный (комбинированный) фундамент выглядит, как ленточный монолит, с одним отличием – в местах, где устанавливают столбы, бурят лунки.
Применяют, торфяной или рыхлой почве, используют для тяжелых комбинированных ограждений. Для строительства применяют технологию, аналогичную при изготовлении ленточного монолита, меняются только размеры фундамента:
- роют траншею шириной 40–50 см, глубиной 80 см;
- в местах, где, бурят скважину глубиной 1,2–1,5 м.
Схема установки профлиста на основание
Столбчатый
Он выглядит как отдельно залитое основание под колонну. Применяют для легких комбинированных заборов. Для строительства нужно:
- вырыть лунку глубиной до 1,5 м, шириной 40 см;
- дно засыпать слоем песка и гравия толщиной 15 см;
- вставить трубу, у основания горизонтально приварить куски арматуры по 25 см для лучшего сцепления с бетоном. Для столбиков используют профильную трубу 50х50 мм или аналогичных размеров круглую трубу;
- залить бетоном.
Схема столбчатого основания
Что влияет на выбор фундамента
Чтобы избежать неприятностей, связанных с деформацией забора, нужно учитывать:
- вес конструкции;
- тип почвы;
- глубину промерзания почвы.
В процессе работы
Вес
Вес зависит от материала, из которого сделан забор. На строительство двух столбов и двухметрового пролета, выложенного из кирпича, уходит 0,3 м3 бетона и 0,7 м3 кирпича общим весом 1700 кг.
Такое ограждение тяжелое, для него делают ленточный или комбинированный фундамент.
Для, дерева или металлическихдостаточно забетонировать столбы, а для надежности – связать лентой небольшого заглубления.
Ограждение из профлиста
Грунт
Важно учитывать грунт, на котором делают бетонную основу. На песчаном или торфяном грунте лучше использовать ленточный монолит шириной 25 см, глубиной 40 см. Марка бетона – М200.
На глинистой поверхности – ленточный или комбинированный. Ширина фундамента – 25 см, глубина – 50 см. Глубина лунок под колонны – 1,5 м. Марка бетона – М200.
На супеси используют монолитную ленту шириной не менее 25 см, глубина фундамента – 50 см. На дно укладывают песчаную подушку. Марка бетона – М200.
Глубина промерзания почвы
Фундамент заливают ниже отметки промерзания почвы, в противном случае конструкция может деформироваться.
Установка каркаса
В том случае, когда уровень промерзания низкий, применяют плавающий тип фундамента. Роют траншею глубиной 60 см. На дно засыпают слой щебня толщиной 10 см, тщательно утрамбовывают. Остальной объем ямы засыпают песком и уплотняют.
На подушку заливают монолитную армированную ленту высотой 40 см и шириной 30 см в зависимости от конструкции забора. Армируют монолит арматурой диаметром 10–12 мм.
Это основные условия для правильной оценки ситуации, чтобы решить, какое основание для забора с кирпичными столбиками выбрать.
Фундамент под кирпичный забор своими руками. Как правильно залить фундамент под кирпичный забор своими руками (с видео)
В качестве фундамента для невысоких стен вполкирпича в районах, где не бывает зимнего пучения грунта, можно порекомендовать бетонную ленту высотой 100—150 мм и шириной 300 мм.
Для стен в один кирпич высотой до 1 м толщина фундамента под кирпичный забор, возводимый своими руками, возрастает до 225—300 мм при ширине 450 мм (две ширины стены).
Для более высоких (1,8—2 м) стен в один кирпич глубина фундамента должна быть 375—450 мм при ширине ленты от 450 мм до трех толщин стены. Фундаментная лента должна иметь возможность расширяться, для чего в ней необходимо устраивать вертикальные щели через каждые 10—15 м.
При сложных грунтах глубина заложения ленты фундамента под кирпичный забор зависит как от свойств конкретного грунта, так и от общего веса устанавливаемого сооружения. Если подошва фундамента лежит ниже границы промерзания, на него не будет влиять смещение почвы, схватываемой морозом, его не будет перекашивать. Для легких ограждений достаточно, если бетонная плита фундамента под забор с кирпичными столбами будет заглублена на 50—60 см ниже уровня земли. На пучинистых грунтах пролеты можно класть по мелкозаглубленному фундаменту между столбами, установленными ниже уровня промерзания грунта. В глинистых грунтах дополнительную гарантию прочности дает армирование фундамента.
После разметки линии забора с помощью колышков, строительного шнура или бечевки проводят разметку площадки фундамента ограды. С участка удаляют всю растительность и выкапывают траншею соответствующих размеров, причем глубина траншеи должна быть на 75—150 мм больше толщины фундамента. По верху траншеи устанавливают обноску — опалубку из досок, чтобы сформировать наверху фундаментной ленты бетонный цоколь, немного выступающий из земли. Доски обноски выставляют так, чтобы их верхние грани располагались строго горизонтально и на одном уровне.
Перед тем как залить фундамент под кирпичный забор, на дно траншеи насыпают небольшой слой песка, затем — щебень и плотно утрамбовывают. Затем увлажняют траншею и заполняют ее бетоном доверху. Разравнивают поверхность рейкой и оставляют до высыхания. В холодную или жаркую сухую погоду для того, чтобы сохранить требуемую влажность бетона, его следует накрыть полиэтиленовой пленкой. Но если ожидается мороз, то бетонирование придется отложить.
При отливке фундамента для кирпичного забора, возводимого своими руками, цоколь формируют не всегда. Более того, первые один или два ряда стены могут располагаться ниже уровня земли. На грунтах с повышенной влажностью для этих рядов следует использовать плотный кирпич повышенной прочности.
Для высоких колонн или столбов следует заделать в бетонную смесь фундамента так называемый начальный прут, а затем с помощью оцинкованной проволоки прикреплять к нему арматурные прутья с перехлестом 0,5 м.
Если поверхность земли вдоль линии будущего забора из кирпича, возводимого своими руками, имеет уклон, в ленточном фундаменте следует создать ступени. Разница в высоте таких ступеней должна быть кратна одному или нескольким рядам кладки, в зависимости от крутизны склона. Длина каждой ступени должна соответствовать целому ряду кирпичей.
Глубина фундамента для забора из профнастила. Бетонные работы: отстой фундамента и распалубка
Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200. Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.
Установка продольных профилей и крепёж листов профнастила
Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.
После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.
Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.
Частые ошибки при постройке
Недостаточная глубина закладки фундамента, вследствие чего забор может «поплыть», перекосить и лопнуть. Особенно это характерно для заболоченных мест с близким залеганием грунтовых вод (возле водохранилищ, прудов итд.).
Какой должен быть фундамент для кирпичного забора. Ширина фундамента для забора
Ширина подошвы основания определяет площадь опирания конструкции на грунт ‒ чем шире фундамент, тем меньше будет удельная нагрузка. Рассчитав удельную нагрузку и произведя анализ состава и плотности грунта на глубине опирания, можно высчитать необходимую ширину конструкции. Так как показатели опорной способность грунта для каждого типа уже рассчитаны, нужно вес секции забора разделить на этот показатель, а затем разделить на длину секции и получить необходимую ширину. Также нужно к полученному результату добавить 30% запаса, так как водонасыщение грунта в различное время может изменять его опорную способность. Рассчитанную таким образом ширину нужно оптимизировать, увеличивая ее до стандартных размеров под кладку цоколя.
В нашем каталоге предложены 3 варианта ширины ленточного фундамента, оптимизированные под нагрузку и кладку цоколя из кирпича стандартного формата 1 НФ 250х120х65. Выбор осуществляется с учетом нагрузки, которая зависит от вида забора и его высоты.
- 250 мм – для легких ограждений из профнастила или штакетника с кладкой цоколя, толщиной полкирпича.
- 380 мм – для кованых или заборов из профтрубы средней весовой категории с укладкой цоколя в кирпич.
- 510 мм – для тяжелых кирпичных заборов с цоколем в полтора кирпича.
При выборе ограждения наши специалисты безошибочно определят необходимую толщину монолита, но по желанию клиента его можно расширить. Следует также учитывать, что толщина кирпичных столбов соответствует 510 мм, при выборе основания ‒ 250 или 380 мм, в местах установки опор фундамент выполняется соответствующей шириной 510 мм.
В отдельных случаях на зыбких и болотистых почвах возможен комбинированный вид фундамента, совмещающий в себе качества ленточного основания и ростверка, передающего значительную часть нагрузки опорам, забетонированным на соответствующую глубину.
Компания ООО «ЦЕНТРЗАБОРОВ» предлагает заказать установку ленточного фундамента для забора с кирпичными столбами. При заказе нужно учитывать, что вместе с выполнением монолитных конструкций производится установка опор, как минимум металлических столбов без обкладки кирпичом. Так как трубы устанавливаются по линии фундамента, выполнить их монтаж можно только до заполнения опалубки бетоном. Учитывается также потребность прокладки электрических кабелей внутри опор для подключения осветительного оборудования и/или узлов механического привода ворот. Для этого необходимо предусмотреть прокладку гильз и рукавов в бетоне.
При оформлении заказа на объект выезжает профессиональный замерщик. Расчет производится только на основании полученных данных. Клиенту будут предложены несколько наиболее подходящих вариантов, при этом в процессе совместного рассмотрения могут вноситься коррективы и дополнения. После утверждения заказчиком окончательного проекта определяется стоимость фундамента с подробным обоснованием всех работ и материалов.

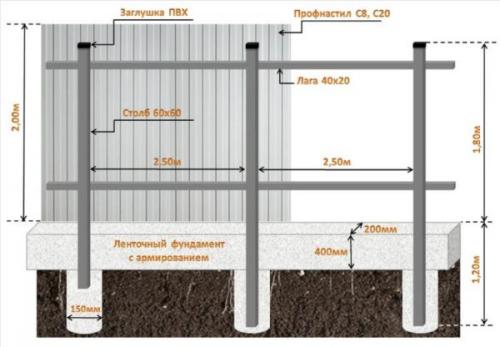

Лента под забор размеры. Легкие заборы
В этом случае нет смысла сооружать глубоко заглубленный фундамент для забора. Это экономически неэффективно.
Под забор из профнастила подойдет мелко заглубленная лента прямоугольного сечения (глубина заложения — 0,7-1 м). При ее строительстве важно не забывать об основных проблемах: пучении и парусности.
Ширину фундамента рекомендуется принимать не менее 350 мм. При этом в верхней части в местах жесткого соединения ленты и стоек забора следует укладывать армирующие сетки из прутов диаметром 3-4 мм и размером ячейки 50х50 мм. Защитный слой бетона для оцинкованных сеток составляет 30 мм, для «черных» — 60-70 мм. Такая сетка позволит предотвратить повреждения забора при действии ветра (актуально для конструкций из профнастила и деревянных щитов).
Стойки забора обычно опирают ниже подошвы ленты и бетонируют. Это позволяет ограждению более эффективно сопротивляться опрокидыванию и подвижкам грунта.
Легкое ограждение.
При заложении подошвы фундамента выше глубины промерзания, необходимо предотвратить пучение. Пошаговая инструкция в этом случае выглядит следующим образом:
- Засыпка песчаной подушки толщиной от 30 до 50 см. Замена пучинистого грунта на непучинистый в уровне подошвы позволяет избежать выталкивания конструкции из земли. Песок становится демпфирующим слоем. Он должен быть крупной или средней фракции. Материал укладывается с послойным уплотнением.
- Обратная засыпка пазух песком позволяет избежать действия пучения на боковую поверхность фундамента. Требования к засыпке такие же, как и в предыдущем случае.
- Укладка дренажной трубы в уровне подошвы (на 20-30 см ниже). Важно соблюдать правильный уклон трубопровода. Максимальное расстояние от дренажа до боковой поверхности ленты составляет 1 м.
- Устройство ливневой канализации для организованного удаления лишней влаги с участка.
- Утепление и гидроизоляция конструкции экструдированным пенополистиролом.
Важно! Опорная конструкция под ограждение отличается от таковой для дома тем, что делать утепленную отмостку здесь нет смысла.
Забор из профнастила на ленточном фундаменте можно строить, не опасаясь морозного пучения, если на участке залегают непучинистые грунты: средний и крупный песок, крупнообломочные породы без пылеватых включений.
Расчет фундамента под кирпичный забор. Ленточный армированный железом
Железобетонный фундамент для кирпичного забора характеризуется высокой несущей способностью и долговечностью. Устройство начинается с подготовки грунта. От правильности выполнения земляных работ будет зависеть срок службы и сезонное поведение монолита.
В этом видео рассмотрены ошибки, которые совершили отделочники при строительстве кирпичного забора на ленточном фундаменте на конкретном примере:
Здесь необходимо выкопать траншею сечением примерно 40*50 см. Глубины в 0,5 м, как правило, достаточно, чтобы исключить воздействие грунта на бетонную ленту. Дно канала считается готовым после уплотнения земли. Далее на нем устраивается песчано-гравийная насыпь. После трамбования она должна составлять 15 см по толщине, быть максимально ровной.
Следующие действия последовательно выглядят так:
- устанавливается формовочная опалубка;
- стенки проверяются на герметичность, при необходимости они укрываются внутри полиэтиленовой пленкой;
- собирается усиливающий каркас из арматурных прутков с сечением 8-10 мм.
Колонны устанавливают на расстоянии 2-3 м. Профиль выбирают сечением 50*50 мм или диаметром свыше 40 мм. Заливка готовой площадки для фундамента под забор выполняется бетонным раствором марки М200.
Ленточный бутовый
В этом случае вместо арматуры используются крупные камни. Здесь устройство фундамента проводится двумя способами. Либо сначала в подготовленную траншею укладывается бут, его заливают и прокалывают для вывода воздуха. Либо камни закладывают в залитый раствор. Первый вариант позволяет контролировать плотность бутовой кладки, второй позволяет лучше уплотнить бетон. В любом случае на фоне железобетонной ленты такое решение обходится заметно дешевле.
Комбинированный ленточный со столбчатым
Здесь заливка бетона проводится после подготовки траншеи под ростверк для забора и посадочного места под колонны. Под столбы, которые будут выложены из кирпича, формируется лунка. Оптимальной глубиной принято считать ⅓ от длины всей опоры, но в этом случае параметр из-за нагрузки увеличивается до 1,5 м. Для усиления конструкции кроме направляющей профильной трубы можно дополнительно погрузить 3-4 железных прута и связать их с армирующим каркасом для ленточного забора.
Забор из кирпича и профнастила: особенности и выбор материала, этапы строительства
Столбчатый
Здесь земляные работы начинаются с формирования посадочного места под металлопрофиль. Последний может быть заменен на деревянный столб предварительно обработанный, например, смолой. Лунка бурится глубиной от 0,5 до 1,5 метров, ширина 40 см. На дне трамбуется песок с гравием (слой 15 см). К металлической колонне перед погружением в области основания привариваются отрезки арматуры длиной 25 см. Если используется труба, то для надежности ее полость заполняется цементным раствором.
Свайный винтовой
Выбор сечения трубы определяется в большей степени возлагаемой на нее нагрузкой со стороны планируемого забора. Если это каменный вариант, то рекомендуется рассматривать заготовки диаметром свыше 100 мм. Такие сваи способны выдерживать вес от 2 тонн.
Еще один момент, который нужно учитывать при выборе изделий касается наконечника:
- литой применяется для массивных конструкций (оцинковка продлевает срок службы);
- сварной стоит дешевле, но технические характеристики также актуальны для возведения легких заборов.
Ввинчиваются столбы, как правило, на глубину от 1,5 м. Методика погружения схожа с вкручиванием самореза в основание. Выполнить работу можно вручную или с использованием специальной техники. Для первого варианта в торцевой части предусмотрены отверстия под рычаги. Главное – соблюсти строгое вертикальное положение трубы.
Кирпичные заборы: плюсы и минусы, разновидности материалов, основы технологии и цены
Коротко о главном
Забор с кирпичными столбами отличается локализованной высокой нагрузкой на грунт.
Фундамент под забор из кирпича и профнастила. Заливаем фундамент под забор раствором и немного выравниваем
Траншея вырыта, бут засыпан, все уже сделано и готово для того, чтобы поставить 2 джентльмена на бетономешалку и все это дело сровнять с землей в прямом смысле этого слова: надо вывести 0, который находится на одном уровне с землей. Не путайте цоколь и фундамент. Цоколь мы сделаем потом поверх фундамента и выведем его на 0 по уровню именно, а фундамент – это дешевый раствор 1:5 или даже 1:7. Его суть – сделать увесистую почву для дальнейших работ.
Можно было все лить за 1 раз с опалубкой, но так выйдет гораздо дороже, а так мы поставим цоколь на 1:4 и с армированием, но объем этого прочного и дорогого бетона будет всего 20% от общего.
Конечно, наше усиление забора арматурой будет гораздо проще чем при армировании фундамента под дом. Но все же это тоже деньги, их лучше сэкономить.
Совет
Учитывая стоимость арматуры М14 на сегодняшний день, разделение цоколя от «подземной» части даст возможность сэкономить до 15000 рублей на 50 погонных метрах.
Рассмотрим подробнее как залить фундамент под забор из кирпича и что нужно использовать. В процессе сделаем выводы арматуры на цоколь, чтобы он был максимально монолитным с фундаментом и имел повышенную гибкость. Также сделаем дополнительно армирование под колонами. Распишем пошагово как сделать фундамент под забор:
ШАГ 1: армирование под колонами . В тех местах, где мы забуривались под колонами на глубину 30-40 сантиметров, рекомендую забить 2-3 прутика арматуры, чтобы в высоту они были на всю траншею. Верх можно развести в стороны, чтобы задействовать большую площадь армирования. Если нет бура, можно просто углубить место с помощью штыковой лопаты.
ШАГ 2: подготовка смеси. Берем 5-7 частей шлака или отсева (они дешевле), 1 часть М500 цемента, и воды примерно 2-3 части, надо получить в результате жидковатый раствор (не такой как для кладки кирпича) который максимально тщательно заполнит все пустоты в буте.
ШАГ 3: заливка фундамента под забор. Здесь ничего мудрёного нет, просто переворачиваем бетономешалку, постепенно заливаем, подсыпаем мелкий бут. Следите за тем, чтобы не было «закрытых областей», бетон должен проникнуть везде, до самой земли. Если где-то есть стык двух больших элементов забутовки – отодвиньте камни и налейте туда раствор.
ШАГ 4: установка армирования под будущий цоколь. Сверху на фундаменте у нас будет еще опалубка под фундамент забора (под цоколь уже) высотой в 25-30 сантиметров.
Он будет из прочного бетона 1:4 и армирован, поэтому закладные надо сделать под него сразу, чтобы он был максимально однородным. После того как бетон сровняется с землей, надо взять арматуру М14-16 длинной 50-70 сантиметров и на 25-30 сантиметров всунуть ее в свежий бетон.
У вас должно получиться 2 ряда «штырьков», возвышающихся на 25-30 сантиметров над бетоном. К ним мы привяжем арматуру и зальем потом цоколь.
