Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

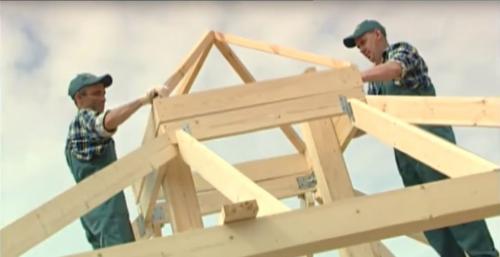

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

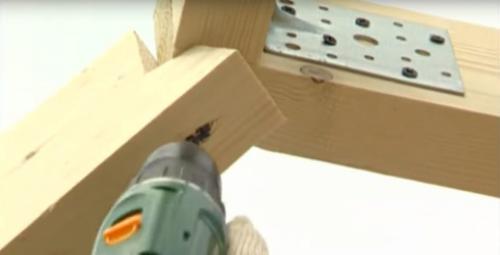

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Необходимо грамотно рассчитывать пазы для стропил и углы наклона, после чего «намертво» их скрепить. Для вальмой крыши оптимальным углом наклона можно считать 30 градусов. Подобную крышу использует Тарас Ходорчук в своём строительстве беседки из бруса .

Крыша для беседки 3х4. info@dachnyrai.ru 8-495-203-18-18 - многоканальный; +7-926-802-42-04;

">

Крыша для прямоугольной беседки 3х4 м с клапаном для вентиляции

Характеристики:

Крыша для беседки 3х4 м (298х398)
Цвет: Бежевый

Материал: Оксфорд 420Д - 600Д с водоотталкивающей пропиткой.

Водонепроницаемая пропитка: от 2000 до 4000мм

Оксфорд 420Д- 600D - прочный, износостойкий материал, который хорошо драпируется. С внутренней стороны ткань обрабатывается пропиткой из полиуретана (PU) . Благодаря чему, обеспечивается надежная защита от воды, ветра, грязи и любых неблагоприятных погодных условий.

Используется для: Крыш, тентов, зонтов, чехлов, палаток, текстиля для уличной мебели, детских колясок, сумок и рюкзаков, лежанок и переносок для животных, туристического, охотничьего и рыболовного снаряжения.

Страна производитель: Россия

Виды ткани

• 150D – самый тонкий материал, из которого шьют ветровки, легкие куртки и плащи, дождевики, чехлы, шторы.
• 210D – применяется в производстве одежды и аксессуаров для туризма, охоты и рыбалки. Также шьют обмундирование представителям охранных и силовых структур. Шторы и стенки для шатров.
• 240D – из него шьют рюкзаки, палатки, чехлы и сопутствующее снаряжение для туризма. Шторы и стенки для шатров. Обычно ткань данной плотности пропитывают полиуретановым покрытием.
• 300D – довольно мягкий и плотный материал. Его применяют в обувной промышленности, в производстве сумок, чемоданов и прочей галантереи, спецснаряжении. Шторы, стенки для шатров и тонкие крыши. На ткань наносят оба вида водоотталкивающего покрытия.
• 420D — довольно жесткий и плотный материал. используют в пошиве верхней одежды и спецодежды, снаряжении для туристов и охотников, обуви и галантереи, чехлов на диваны и кресла. Отшиваются плотные шторы, стенки для шатров, крыши. Пропитывают поливинилхлоридом и полиуретаном.
• 600D – довольно толстый, жесткий и плотный материал, распространенная водоотталкивающая ткань, из которой шьют тенты, пологи, шатры, складные столы и стулья, спецснаряжение и спецодежду для экстремальных видов деятельности, чехлы для авто-, мотто-, гидротехники. Применяют в производстве бескаркасной мебели. Отшиваются толстые крыши для качелей, беседок и шатров.
• 1600D – это тяжелые и жесткие изделия, как правило, производимые на заказ. Имеет глянцевый блеск и особое переплетение нитей. Отшиваются толстые крыши для качелей, беседок и шатров на заказ.

Крыша для прямоугольной беседки 3х4 м

• Код товара: Крыша для прямоугольной беседки 3х4 м
• Доступность: На складе

16 000.00 р.

---

Доступные опции

Заказать звонок

Мы перезвоним в ближайшее время

0 отзывов / Написать отзыв

---

Рассчитать доставку в ваш регион

x

Доставка по России

Откуда

Куда

Пометьте этот пункт если Интернет магазин не доставляет товар до терминала транспортной компании.

Обратите внимание у каждой компании могут быть свои условия доставки до дверей.

Вес, кг

Объем, м³

Размеры ДхШхВ, см

Если вам требуется жесткая упаковка груза, то поставьте галочку.

Если вам требуется страховка груза, то поставьте галочку.

Результат

Компании	Перевозка	Стоимость

Стоимость является ориентировочной

Использует систему kto-dostavit.ru

* Цены и информация на сайте носят ознакомительный характер, и не является публичной офертой, определяемой положениями ст. 437(2) Гражданского кодекса Российской Федерации.

Информация о товарах на сайте обновляется и может быть неактуальна для таких же товаров, проданных ранее.

Беседка с вальмовой крышей. Вальмовая крыша для беседки своими руками

Уютная беседка является прекрасным местом для времяпровождения с гостями на участке загородного дома в летнее время. Неожиданно испортившаяся погода может испортить отдых на свежем воздухе. Вальмовая крыша для беседки своими руками станет не только предметом гордости для хозяина, но и надежно защитит от непогоды.

Преимущества вальмовой крыши

Вальмовая конструкция является одной из разновидностей четырехскатной крыши, отличается практичностью и изящным видом. Если на нее посмотреть сверху, то внешним видом она похожа на закрытый конверт. Два больших боковых ската имеют форму трапеции, а с торца расположены два маленьких – треугольной конфигурации, которые и называются «вальмами».

Хотя устройство четырехскатной конструкции значительно сложнее и ее монтаж обходится дороже, чем двухскатной крыши, она имеет ряд существенных преимуществ:

• большие свесы вальмовой крыши дольше сохраняют тепло, накопившееся в течение дня;
• прекрасно защищает от солнца, не ограничивая кругозор;
• четырехскатная крыша лучше выдерживает ветровые нагрузки;
• большее количество скатов обеспечивает надежную защиту от дождя;
• правильный выбор угла наклона избавит от необходимости зимой счищать снег;
• благодаря жесткости конструкции крыша не требует частого обслуживания;
• смонтировать крышу своими руками возможно при наличии одного помощника.

Единственным недостатком является необходимость точных расчетов при проектировании конструкции.

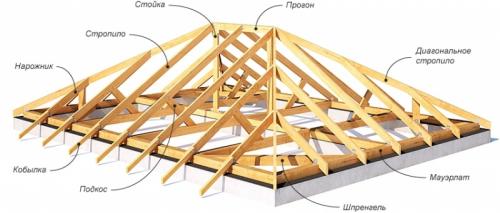

Конструктивные элементы вальмовой крыши

Вальмовые крыши имеют одинаковый набор узлов и элементов, которые собираются в определенной последовательности, и являются основой для монтажа более сложных кровельных систем:

• Мауэрлат – служит основанием, на которое опирается вся конструкция четырехскатной крыши . В зависимости от нагрузки изготавливается из бруса сечением 100х100 мм или 150х150 мм. В беседках его функцию выполняет верхняя обвязка.
• Диагональные стропила формируют углы крыши, верхней частью они крепятся к коньковой балке, а в нижней к мауэрлату. Диагональные стропила воспринимают большую нагрузку, поэтому для их изготовления рекомендуется использовать сдвоенные балки. Еще их называют накосные стропила.
• Стандартные или промежуточные стропила в верхней части опираются на конек, а внизу на мауэрлат. Их количество в зависимости от размеров крыши может быть разным, но не менее трех. Крепление промежуточных стропил производится с шагом 60-120 см.
• Центральные стандартные стропила закрепляются в местах соединения диагональных стропил и коньковой балки. Этот процесс требует максимальной концентрации и точного соблюдения разметки. Обычно традиционная вальмовая крыша имеет 6 центральных стропил.
• Местом соединения нарожников или коротких ног являются диагональные стропила и опорный брус. Стыковка с коньковым прогоном не допускается. Шаг между ними не должен быть более 60-80 см. Чем ниже располагается нарожник, тем короче будет его длина.
• Коньковая балка – это брус, соединяющий в верхней части крыши стандартные и диагональные стропила, а также концы вертикальных стоек.
• Стойки – выполняют функцию вертикальной опоры для коньковой балки, равномерно распределяя массу крыши на несущие элементы беседки. Стойки устанавливаются на затяжки.
• Затяжки — это горизонтальные перемычки, устанавливающиеся между стропильными парами. Предназначены для снижения распирающей нагрузки, действующей на стены беседки.
• Подкосы – предназначены для предотвращения провисания стропил. Закрепляются одним концом к затяжке, а вторым — к промежуточным стропилам под углом 90°. Установка этих элементов обязательна при длине скатов 4-5 м.
• Шпренгель – служит опорой для диагональных стропил. Этот элемент крыши формируется из двух брусков – один соединяет две части мауэрлата, а второй упирается в него и диагональное стропило.
• Обрешетка выполняется из реек сечением 30х30 мм и служит основанием для настила кровельного материала.

Беседка 3 на 3 с четырехскатной крышей. Фундамент беседки

Строительство любой деревянной беседки начинается с фундамента. Учитывая относительную легкость конструкции, достаточно выполнить столбики из кирпича или бетона.

Предварительно разметьте участок, натяните шнуры по периметру будущей беседки. В случае с квадратной беседкой замерьте диагонали, проверив тем самым перпендикулярность шнуров между собой. Натянув еще два шнура по диагоналям, отмечаем место пересечения — здесь будет находиться центральное основание.

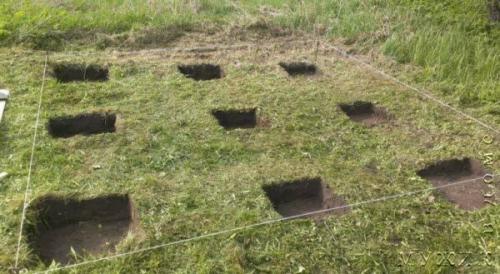

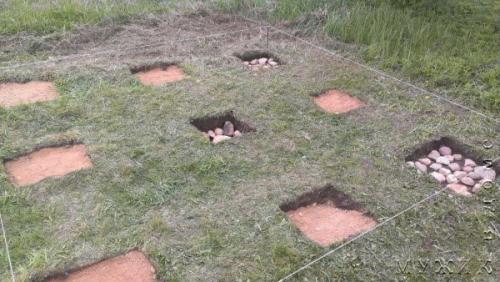

Делаем ямки под устройство фундамента беседки

Необходимая глубина ям под фундамент определяется типом грунта. Так, если имеем дело с непучинистым грунтом, то не требуется бурить ямы под заливку бетонных столбов ниже глубины промерзания. Будет достаточно вырыть ямки глубиной около 200-300 мм, после чего засыпать в них песчано-гравийную смесь примерно до половины глубины, тщательно утрамбовав и выровняв засыпку по горизонтали.

Засыпать крупный песок, щебень или гравий следует примерно до половины глубины вырытых ямок

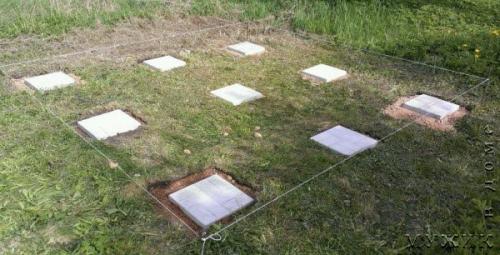

В основании каждого столба укладываем тротуарную бетонную плитку.

Следующим этапом нужно выложить кирпичные столбики. Тут нужно со всей ответственностью подойти к вопросу выбора подходящего кирпича, ведь для фундамента годится не любой тип. Лучше для этих целей применять либо белый силикатный, либо обожженный красный кирпич. При этом стоит отметить, что глиняный красный кирпич все-таки предпочтительнее в плане влаго- и морозостойкости, а по своим прочностным характеристикам обожженный тип красного кирпича ничем не хуже силикатного, прессованного из песка.

Следите за тем, чтобы кладка была строго вертикальна. Все столбики должны быль выведены в одну горизонтальную плоскость. Для этих целей можно использовать гидравлический уровень (прозрачную, заполненную водой трубку).

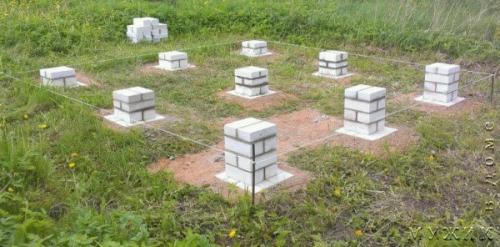

На выровненные площадки выкладываем столбики из кирпича

Если планируется закрепить брус нижней обвязки и стойки к бетонному основанию (кирпичным столбикам), то это можно сделать без применения специальных крепежных элементов, Г-образных болтов и прочего, а при помощи обычных прутков арматуры, зацементированных в кирпич примерно на 20 — 30 см. Примерно на столько же пруток должен выступать сверху, как видно на фото ниже.

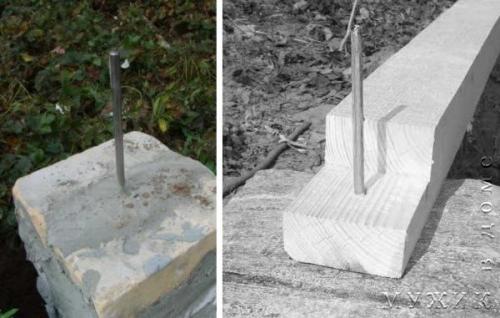

Стойки и нижнюю обвязку беседки будем крепить на арматуру

Вообще, собственный вес беседки вряд ли позволит ей опрокинуться или съехать со столбов даже при сильном ветре, но на всякий случай хоть какое-то крепление не помешает. Разумеется, если вы не живете в сейсмически активной зоне, где без надежного крепления просто не обойтись.

Как сделать крышу на беседке четырехскатную. Преимущества и недостатки четырехскатных крыш

Прежде всего следует рассмотреть плюсы и минусы четырехскатной крыши для беседки, что позволит разобраться с целесообразностью ее обустройства. И следует отметить, что преимуществ у таких конструкций немало:

1. Привлекательный внешний вид. В отличие от двухскатной крыши, такие кровельные конструкции выглядят более интересно, являясь отличным вариантом для прямоугольных и квадратных беседок.

Совет! Для создания оригинальной беседки можно увеличить свесы и установить изогнутые внутрь стропила, что характерно для конструкций в китайском стиле.

1. Для создания четырехскатной крыши для беседки своими руками подходят любые виды кровельного материала.
2. Такая крыша не препятствует свободному обзору из беседки.
3. Практичность и надежность. Ввиду низкой парусности такие конструкции способны выдержать высокие ветровые нагрузки . При правильном расчете угла наклона ската можно также избежать скоплений снежных масс в зимний период.
4. Крыша данного типа не нуждается в серьезном ремонте.
5. Сделав четырехскатную крышу беседки своими руками с большими свесами, можно достичь своеобразного эффекта теплоизоляции. В таких конструкциях в течение долгого времени удерживается тепло, что является особенно актуальным для посиделок в прохладные осенние вечера.
6. Благодаря тому, что скаты находятся со всех сторон, обеспечивается лучшая защита от дождевой воды.

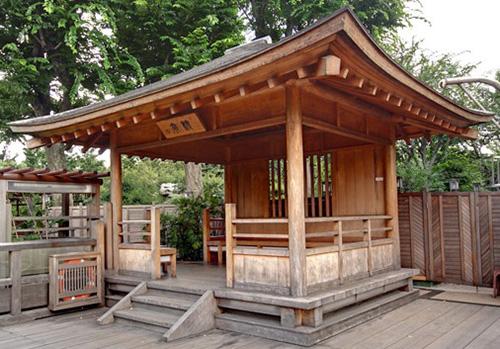

Четырехскатная крыша в китайском стиле — края в этом случае немного подогнуты

Помимо преимуществ, конструкция четырехскатной крыши для беседки имеет и определенные недостатки, основным из которых является необходимость точного расчета и замеров .

Совет! Планируя построить четырехскатную крышу на беседке, следует пользоваться специализированными программами, позволяющими рассчитать параметры конструкции. При отсутствии опыта работы лучше всего обратиться к профессионалам, которые смогут спроектировать такую крышу во избежание перекосов и неточностей.

Крыша для беседки своими руками. Вальмовая крыша: зарубежная классика

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

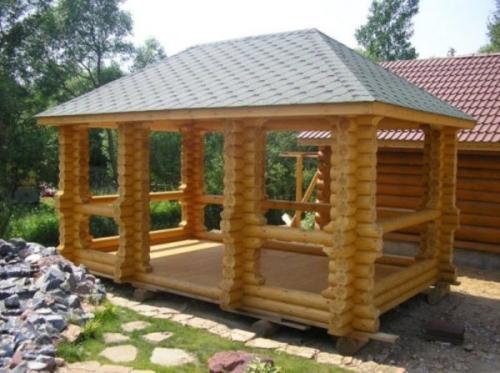

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

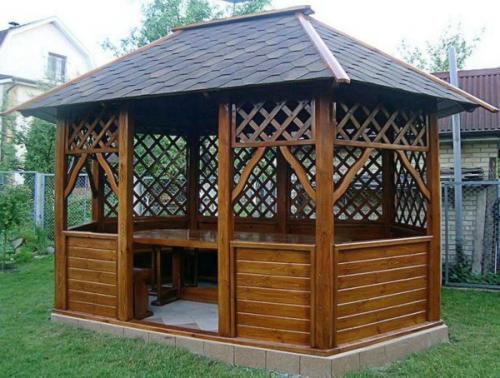

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

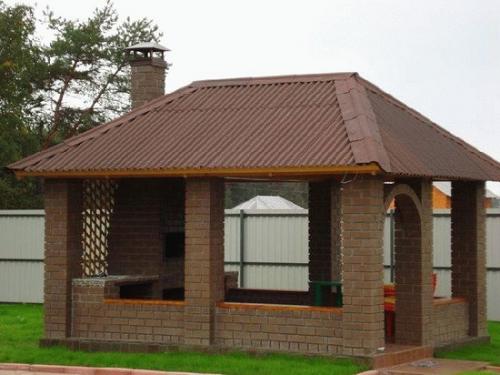

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Четырехскатная крыша для беседки из металла. Четырехскатная крыша беседки — виды и нюансы сборки, о которых вы не знали

Четырехскатная крыша практичная и привлекательная, однако имеет сложную стропильную систему. Поэтому хочу рассказать вам о существующих ее видах и устройстве стропильных систем. Эта информация наверняка поможет вам сделать красивую и прочную кровлю для беседки или любого другого строения.

Четырехскатная крыша позволит украсить вашу беседку

Что представляет собой четырехскатная крыша

Общие сведения

Название рассматриваемой крыши говорит само за себя — она имеет четыре ската. Благодаря этому, как я уже сказал, она смотрится привлекательней более простых односкатных и двускатных конструкций. Но, помимо привлекательного внешнего вида у нее имеются и другие достоинства:

• Низкая ветровая нагрузка . Так как четырехскатная кровля более обтекаемая чем двускатная, она подвергается меньшей нагрузке;

Благодаря отсутствию фронтонов четырехскатные крыши не подвергаются сильным ветровым нагрузкам

• Прочность . Стропильная система позволяет выдерживать большие механические нагрузки.

Конечно, четырехскатные крыши нельзя назвать абсолютно идеальными, так они имеют некоторые недостатки:

• Сложность конструкции . Собрать каркас гораздо сложней, чем при строительстве двускатной и, тем более односкатной кровли;

Стропильная система имеет сложную конструкцию

• Минимум чердачного пространства . Поэтому чердак такой крыши не получится использовать как жилое помещение. Но, для беседки этот минус неактуален.

Несмотря на эти недостатки, четырехскатные крыши являются одними из самых распространенных.

Виды

Существует несколько разновидностей четырехскатных крыш:

Иллюстрации	Описание
	Вальмовая . Особенностью является то, что она не имеет фронтонов. На торцах вместо них расположены треугольные (вальмовые) скаты. Таким образом крыша состоит из пары трапециевидных и пары треугольных скатов.

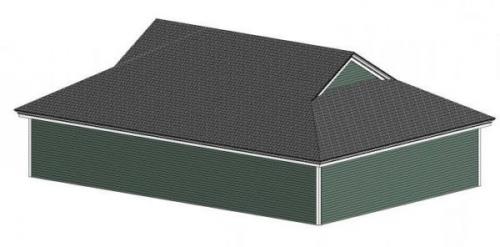

	Полувальмовая. От обычной вальмовой отличается тем, что имеет небольшие фронтоны, расположенных у конька. При этом под фронтоном располагается вальмовый трапециевидный скат. Надо сказать, что крыши беседок редко делают полувальмовыми.
	Шатровая. Абсолютно симметричная конструкция, образованная одними вальмами, т.е. все четыре ската треугольные. Визуально конструкция напоминает шатер, отсюда и такое название.

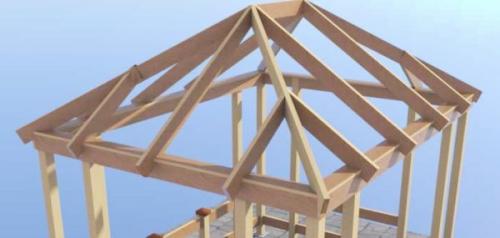

Схема устройства стропильной системы

Устройство стропильной системы

Вальмовая крыша

Наиболее сложную конструкцию имеет вальмовая стропильная система. Она состоит из следующих элементов:

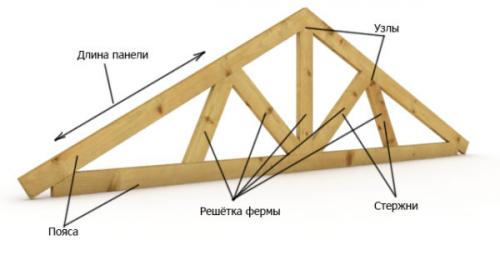

• Стропильных ферм . Элемент каркаса в виде равнобедренного треугольника, образованный двумя ответными стропильными ногами. Стропильные фермы четырехскатной крыши имеют такую же конструкцию, как и фермы двускатных крыш. Они являются основным элементом каркаса трапециевидных (боковых) скатов.

Как правило, стропильные фермы укрепляют затяжками. Это горизонтальные перемычки, которые крепятся между двумя стропилами. Затяжки снижают распорную нагрузку на стены.
