Холодная кровля из металлочерепицы монтаж. Расчет кровельного материала

Прежде чем отправиться за покупкой металлочерепицы, необходимо произвести ее расчет. Ведь приобретенный лишний материал – это бесполезные расходы, а недостаток грозит тем, что листы такого же оттенка из другой партии потом можно не подобрать.

Расчет кровли начинают со снятия размеров одного ската. Вначале измеряют его длину от конька до края карниза. Надо не забыть о длине свеса. Следующим вымеряют ширину ската. Это можно сделать по длине конька или карниза. Теперь осталось подсчитать количество листов металлочерепицы в одном ряду. Для этого ширину ската кровли делят на полезную ширину листа. Готовый результат округляют в сторону увеличения.

При заказе металлочерепицы надо учесть, что максимальная длина листа не должна быть больше 7 м, а минимальная – 45 см. Из этих данных рассчитывают количество рядов по длине ската. Лучше если это будет 1 ряд из цельного листа металлочерепицы. В противном случае при нескольких рядах необходимо учитывать размер нахлеста 250 мм.

Из полученных данных суммируют все листы и узнают их количество на 1 скат. Для двускатной кровли с прямоугольными скатами готовый результат умножают на 2.

Если скаты неодинаковы, то замеры придется производить для каждого отдельно. В ломаной конструкции расчет ведется каждой поверхности. Формы сложных кровель представляют геометрические фигуры. Для них надо делать чертеж и уже по нему производить расчет каждого ската.

Важно! Рассчитывая сложную форму кровли надо учесть, что общая сумма площади всех листов металлочерепицы на 20% должна превышать площадь ската.

Проще всего рассчитать количество доборных элементов. Их стандартная длина – 2 м. Остается только измерить тот участок кровли, где они будут установлены. Важно учесть нахлест, который для всех элементов составляет 100 мм. Только ендову надвигают на 300 мм.

Металлочерепица крыша. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

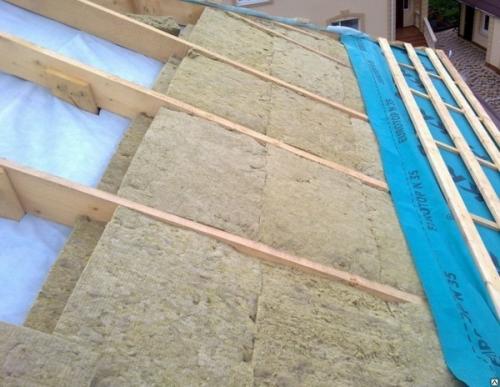

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

мембран (их монтируют без провиса, вплотную на теплоизоляцию);
плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

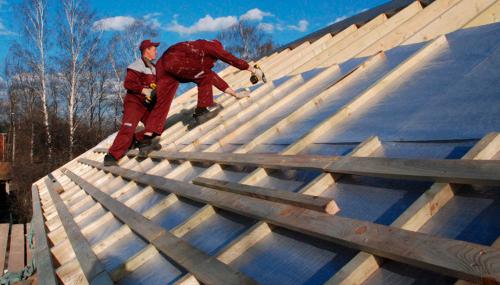

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Холодная крыша из металлочерепицы. Устройство неутепленной кровли из металлочерепицы

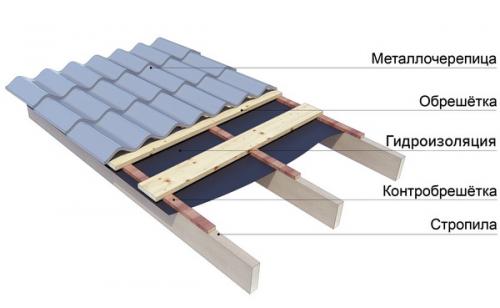

Начнем с простого — с конструкции холодной крыши под металлочерепицу. То есть с устройства чердака.

В этом случае кровельный пирог сильно упрощается и сводится к четырем элементам:

гидроизоляция;
контробрешетка;
обрешетка;
металлочерепица.

Кроме того, для оформления кровли нужны доборные элементы: капельник, карнизные и фронтонные планки и тому подобные. Но это не относится к теме статьи, поэтому на них останавливаться не будем.

Первый этап устройства крыши с металлочерепицей — укладка гидробарьера . Это может быть диффузионная мембрана, чистая полиэтиленовая гидроизоляция, армированные и фольгированные пленки. Главное, чтобы материал был прочным, долговечным, эффективно удерживал влагу и был стойким к ультрафиолетовым лучам.

Последнее требование можно опустить, только если пленка будет закрыта внутренней отделкой или если на чердаке вообще не будет окон. Во всех остальных случаях материал гидроизоляции обязательно должен выдерживать длительное воздействие УФ-лучей. Иначе гидробарьер буквально рассыплется в труху через 10-15 лет.

Гидроизоляционная пленка монтируется с нахлестом 10-15 см и с провисом между стропилами не менее 15 мм. Провис — особенность именно холодной кровли. Он нужен для отведения конденсата, который неизбежно появляется на внутренней части любого металлического кровельного покрытия из-за перепада температур.

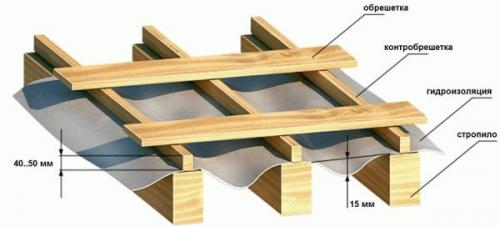

Кроме того, технология кровли из металлочерепицы предполагает крепление гидробарьера с помощью брусков контробрешетки для лучшей вентиляции кровельного пирога. Для этого полотнища гидроизоляционной пленки фиксируют на стропилах с помощью степлера, а потом прибивают к верхней грани стропильных ног контррейки.

Обрешетку укладывают перпендикулярно стропилам на контробрешетку. Ее шаг зависит от вида металлочерепицы и всегда указан в инструкции производителя. Само покрытие крепят кровельными саморезами в соответствии с правилами:

Саморезы, кроме участков с продольными стыками, вкручивают в дно волны.
На карнизных, фронтонных свесах и в местах стыков металлочерепицу крепят в каждую волну.
На остальной площади листа металлочерепицу крепят через волну в шахматном порядке.
На продольных стыках саморез, как правило, завинчивают в гребень волны.

Карнизную планку устанавливают до монтажа кровельного покрытия, конек и фронтонную планку — после.

Устройство крыши металлочерепица. От и до: двухскатная крыша из металлочерепицы своими руками

Перед монтажом двухскатной крыши из металлочерепицы нужно подготовить стропильную систему, завезти на участок инструменты и материалы.

Подготовка стропильной системы сводится к ее обработке антисептиками и огнезащитой, если это не было сделано ранее. После обработки нужно выждать минимум сутки, иначе плохо высохшая пропитка может повредить элементы кровельного пирога.

Из инструментов понадобятся:

шнурка (разметочный шнур);
строительный нож;
рулетка, металлическая линейка, угольник;
карандаш;
ножницы по металлу;
строительный степлер;
молоток;
плоскогубцы;
переноска-удлинитель;
шуруповерт;
дрель;
шприц для герметика.

Вместо ножниц по металлу можно взять любой другой инструмент, которым допустимо резать металлочерепицу.

Для работы электрических инструментов нужно обеспечить на участке доступ к электросети или привезти генератор. Дальше можно приступать к монтажу. Мы расскажем об одном из подходов к устройству крыши из металлочерепицы, который начинается с монтажа пароизоляции. Но есть и другие.

Первый этап устройства двухскатной кровли из металлочерепицы — это монтаж пароизоляции. Ее раскатывают, как правило, рисунком вверх, закрепляя полотнище на внутренней стороне стропил с помощью строительного степлера.

При креплении пароизоляции важно заводить ее примерно на 150 мм на стены, дымоходы, вентиляционные каналы. При этом края пленки приклеивают к вертикальным поверхностям специальным армированным скотчем или герметизирующей лентой. Это нужно, чтобы не оставлять щелей, через которые пар из помещения сможет попасть внутрь кровельного пирога.

Полотнища в одном ряду (поперечный стык) крепят с нахлестом 150 мм. Нахлест в месте продольного стыка может быть чуть меньше — 100 мм. Оба стыка также проклеивают.

Поверх закрепленного паробарьера набивают поперечную внутреннюю обрешетку с шагом около 500 мм. На нее будет опираться утеплитель.

Если двускатная крыша из металлочерепицы будет утепленной, второй этап — укладка слоя теплоизоляции. На скатных крышах обычно используют жесткие плиты из минеральной ваты. Этот материал экологичный, хорошо удерживает тепло, не распространяет пламя. Кроме того, упругость минеральной ваты позволяет уложить ее между стропилами враспор так, чтобы между утеплителем и деревом не было щелей. Это не спасет от мостиков холода — ими станут сами стропильные ноги, если не сделать второй слой утепления изнутри, — но сильно снизит потенциальные тепловые потери.

Толщина теплоизоляции зависит от климатических условий, и это расчетная величина. Но обычно она равна 150-200 мм — как раз такая же, как и стандартные размеры стропил. Между стропильными ногами утеплитель укладывают так, чтобы стыки между плитами в соседних слоях не совпадали.

Для защиты утеплителя от попавшей под кровельное покрытие влаги и конденсата поверх него укладывают гидроизоляцию. Для двускатной крыши из металлочерепицы лучше всего выбирать диффузионную или супердиффузионную мембрану. Тогда при монтаже гидробарьера не будет нужен второй вентиляционный зазор. К тому же через мембрану будет свободно выходить пар, который все-таки попал в кровельный пирог.

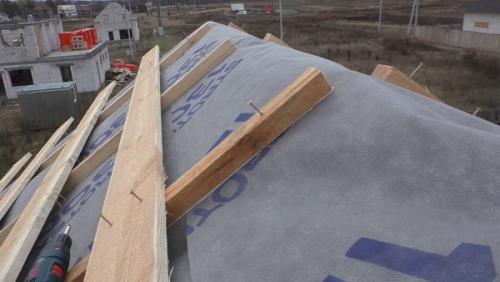

Как и пароизоляция, гидробарьер раскатывается перпендикулярно стропилам и закрепляется на них скобами с помощью строительного степлера. Гидроизоляция не должна провисать между стропильными ногами, но и сильно натягивать ее не нужно, иначе при перепаде температур полотно может порваться.

Поперечный нахлест — 100-150 мм, продольный — 100 мм. Места нахлестов герметизируются армированным скотчем или гидроизоляционной лентой. Затем гидроизоляцию окончательно фиксируют, набивая вдоль стропил бруски контробрешетки.

Для крепления металлочерепицы на двускатную кровлю нужна обрешетка. Это деревянные доски сечением 25×100 мм, которые набиваются перпендикулярно стропилам с определенным шагом. Первая доска обрешетки должна быть чуть толще остальных — на 10-15 мм.

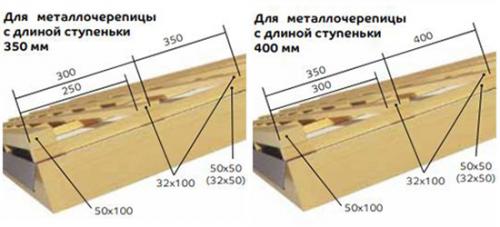

Как правило, расстояние между начальной доской и второй равно 250 мм, между остальными — 300 мм. Но есть и другие варианты, поэтому шаг обрешетки под металлочерепицу нужно обязательно смотреть в инструкции производителя. Расстояние между досками обрешетки нужно выдерживать точно, иначе правильно закрепить листы металлочерепицы на двускатной кровле не получится.

Перед монтажом обрешетку нужно обработать (как и стропильную систему) антипиренами и антисептиками.

Пленка под металлочерепицу холодный чердак. Пароизоляция на крышу под металлочерепицу: нужно ли какой стороной укладывать

Пароизоляция на крышу под металлочерепицу - важный слой в кровельном пироге. Мембранная пленка на крыше препятствует проникновению избыточных водяных паров из помещения в слой утеплителя. Ее обязательно нужно использовать при устройстве теплой кровли над мансардным помещением. На холодных чердаках пароизоляцию не укладывают.

Пароизоляционные пленки для металлочерепицы: что это и назначение

Пароизоляционные пленки представляют собой прочные нетканые полимерные мембраны. Они монтируются снизу на обрешетку стропил, поверх слоя утеплителя. используются следующие типы пароизоляционных пленок:

Антиконденсатные . Четырехслойный материал делается на основе полипропилена. Снизу на основу крепится текстильный нетканый слой, впитывающий конденсат и не дающий ему распространяться далее. При понижении влажности материал отдает влагу обратно.
Паробарьерные . Трехслойные мембраны делают на полиуретановой основе. Средний армирующий слой обеспечивает прочность. Верхний слой не пропускает водяные пары сквозь пленку. Нижний служит для отвода влаги обратно в отапливаемое помещение.

Минеральная вата, один из самых распространенных утеплителей, при намокании резко снижает свои теплоизоляционные свойства. Повышенная влажность в кровельном пироге приводит к появлению плесени и грибков, подгниванию обрешетки и стропильной системы.

Пароизоляция выполняет следующие основные функции:

защита утеплителя от избыточной влажности;
предотвращение гниения стропильной системы и обрешетки.

Временная вспомогательная функция пароизоляционной пленки – это удержание плит утеплителя между стропил до монтажа отделочных материалов.

Нужно ли класть пароизоляцию под металлочерепицу

Этот вопрос занимает всех любителей, сталкивающихся с необходимостью перекрыть крышу. Профессионалы давно знают ответ на него.

Для холодной крыши

Холодный чердак (или холодная крыша) не утепляется и не отапливается. Температура в нем близка к температуре на улице. В отсутствие перепада температур конденсация водяных паров не происходит. Отсутствует и утеплитель под кровлей, который может намокнуть.

Следовательно, в пароизоляции для холодной кровли из металлочерепицы нет необходимости. Свободная вентиляция стропильной системы и обрешетки предотвратит загнивание и появление плесени или грибка.

Пароизоляционная мембрана в этом случае укладывается на утепленное перекрытие последнего этажа и в состав кровельного пирога не входит.

Для теплой крыши

Нужна ли пароизоляция для теплой крыши? Да, ее наличие обязательно. Без нее слой утеплителя и стропильная система подвергнутся воздействию повышенной влажности и придут в негодность.

Какой стороной укладывать пароизоляцию под металлочерепицу

Какой стороной укладывать пароизоляцию? Нужную сторону легко различить на ощупь. Гладкая сторона мембраны должна быть обращена к утеплителю. Шероховатая сторона- внутрь помещения.

Важно! Если класть мембрану наоборот, она не будет защищать утеплитель и стропила от влаги.

Ведущие производители, кроме того, многократно печатают свой логотип на той стороне, которую должно быть видно после монтажа. Если вы видите логотип в зеркальном отображении- мембрана смонтирована неправильно.

Выбрать пароизоляцию кровли из металлочерепицы

Чтобы выбрать пароизоляционную пленку, следует оценить свои потребности и возможности.

Пароизоляционная пленка марки Ютафол сочетает высокую эффективность с доступной ценой. Производство локализовано в России, это позволяет компании поддерживать низкие цены. Ютафол предлагается обычной и повышенной плотности, а также фольгированный для жарких помещений с повышенной влажностью.

Продукция фирмы Tyvek импортируется, этим обуславливаются высокие цены на мембраны. Она отличается неизменно стабильным качеством. Это хороший выбор для тех, кто не хочет экономить на мелочах.

Марка Изоспан пользуется широкой популярностью у любителей благодаря невысокой цене и простому монтажу.

Профессиональные строители предпочитают мембраны производства Folder и Delta за стабильность характеристик и долгий срок службы. Они также поставляют широкий спектр сопутствующих материалов, таких, как клеящие ленты и мастики.

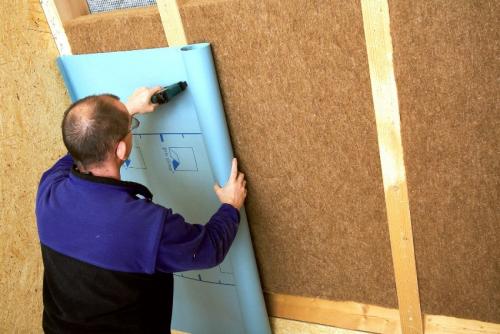

Монтаж пароизоляции под металлочерепицу

Укладка пароизоляции проводится двумя способами:

крепление степлером;
приклеивание двусторонней монтажной лентой.

Монтаж пароизоляции под металлочерепицу с помощью степлера идет быстрее, но требует большего нахлеста и может нарушить целостность мембраны.

Крепление на клейкую ленту обеспечивает герметичность мембраны и надежное крепление. Расход основного материала при этом меньше. Этим способом пользуются профессиональные строители.

Источник: https://gorizont-pro.ru/novosti/podlozhka-pod-metallocherepicu-holodnoy-kryshi-zachem-ona-nuzhna

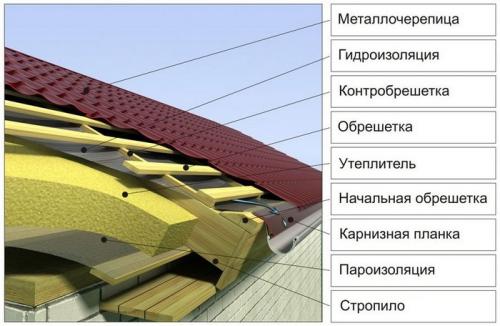

Пирог холодной кровли из металлочерепицы. Что такое кровельный пирог

Сам по себе термин возник, как упрощенное название системы утепления и гидрозащиты крыши. Название «пирог» очень метко описывает устройство конструкции. Крыша состоит из несущего стропильного каркаса и собственно самого кровельного пирога, состоящего из нескольких базовых слоев:

Наружного кровельного покрытия из металлочерепицы;
Гидроизолирующего слоя;
Пароизолирующего слоя;
Утеплителя.

По строительным нормам, в состав кровельного пакета включается также элементы деревянного каркаса крыши, как то обрешетка, контробрешетка и даже элементы стропил. Но на практике мастера — кровельщики ограничиваются укладкой парогидроизоляции, утеплителя и металлочерепицы. Сборку деревянной основы – стропил и контробрешетки относят к компетенции столяров, собирающих стропильный каркас крыши.

Совет! При планировании заказа на укладку мастерами кровельного пирога под металлочерепицу будет правильным уточнить, кто будет собирать обрешетку, так как от ее качества очень сильно зависит долговечность покрытия кровли и непосредственно утеплителя.

Понятно, что все перечисленные материалы не обладают достаточной прочностью и жесткостью, чтобы, будучи уложенными на несущие стропила ската, обеспечить плоскую геометрию скатной крыши.

Исключением является пирог на основе сэндвич-панелей, это пакет утеплителя, запрессованный в оболочку из тонколистового металла. В этом случае готовые секции укладываются непосредственно на несущие стропила крыши, безо всяких дополнительных слоев утепления и гидроизоляции.

Для частных домовладений сэндвич не используется, так как пирог кровли под металлочерепицу получается более прочным, теплым и надежным, и главное — ремонтопригодным. Единственной головной болью использования металлочерепицы является высокая теплопроводность металла и, как следствие, интенсивное образование конденсата водяных паров. Если не экономить на пароизоляции, то кровля без особых проблем простоит на крыше как минимум пару десятков лет.

Холодная кровля пирог. Виды «кровельного пирога»

В данном пункте статьи мы более подробно рассмотрим «кровельный пирог» для металлочерепицы при сооружении холодной и утепленной крыши. Основное отличие заключается в конструктивном исполнении, которое, в свою очередь, выбирается в зависимости от назначения чердачного помещения и необходимого уровня комфорта при эксплуатации жилья.

Холодная кровля

При обустройстве нежилого чердачного этажа предпочтение отдают в основном холодной крыше, конструкция которой не предполагает наличия теплоизоляционного материала, а значит и пароизоляции. Внутренняя обшивка обычно тоже не выполняется. Однако стоит учитывать, что в этом случае утепляется перекрытие для обеспечения оптимального температурного баланса на нижнем жилом этаже.

Рисунок 3. Конструктивные особенности холодной крыши

Существенным минусом холодной кровли является повышенный уровень шума, создающийся атмосферными осадками – ливнями и градом. Хотя если все конструкции дома теплоизолированы, установлены качественные окна, то возможно проникающий в здание посторонний звук будет не таким уж и сильным.

Особенности утепленной крыши

Теплая кровля выбирается при необходимости обустройства жилого мансардного этажа. Она характеризуется более сложной конструкцией и по стоимости гораздо дороже. Но преимуществ у нее больше, чем у холодной крыши:

создание оптимального температурного режима на мансардном этаже в зимний и летний периоды;
полная изолированность от посторонних звуков извне;
длительный срок службы кровельной системы при правильной эксплуатации.

Гидроизоляция под металлочерепицу холодной крыши. Нужна ли гидроизоляция под металлочерепицу?

Крыша из металлочерепицы имеет достаточно сложное строение, однако взаимодействия всех структурных элементов крыши недостаточно для того, чтобы защитить строение от проникновения воды. Прежде чем обозначить, почему всё-таки необходима гидроизоляция, изучим строение крыши из металлочерепицы:

У любой крыши есть основание, которое служит опорой для верхней части здания и помогает распределять нагрузку со стороны крыши на всю конструкцию. Не является исключением и металлочерепица, опирающаяся на стены дома и на брус, установленный по периметру. Он служит для распределения давления на стены и носит название мауэрлат.

Нижним слоем крыши является стропильная система, проектируемая и изготавливаемая индивидуально для каждого строения. Основным материалом стропил традиционно считается металлопрокат или же пиломатериалы. От надёжности стропильной системы и правильности её установки зависит срок службы всей конструкции, поэтому подходить к вопросу выбора и покупки стропил нужно очень внимательно.
Далее, двигаясь снизу вверх, в крыше можно обнаружить такие элементы, как слой пароизоляции, карнизная планка и начальная обрешётка. Следующим прокладывается слой утеплителя, в качестве которого зачастую используется минеральная вата. Данный материал надёжно заполняет все пустоты, не пропускает влагу и холодный воздух, а также является высокопрочным, эластичным, химически стойким и долговечным составом.
За слоем утеплителя следуют обрешётка и контробрешётка. О первой из них стоит поговорить поподробнее. Обрешётка служит основанием для крепления на крышу металлочерепицы. Она представляет собой конструкцию из деревянных брусков или досок, которые выкладываются поверх утеплителя на определённом расстоянии друг от друга, называемом шагом обрешётки. Данный параметр выбирается с учётом геометрии кровельного материала и географических особенностей местности. Он подбирается таким образом, чтобы было достигнуто снижение деформаций конструкции в процессе её эксплуатации.
Закрывают конструкцию крыши два верхних слоя – гидроизоляция и сама металлочерепица.

Холодная крыша. Конструкция

В отличие от теплой крыши устройство холодной достаточно простое. Здесь главное учесть особенности используемого кровельного материала. Применяя такое современное покрытие, как металлочерепица , стоит позаботиться о наличии вентиляционного зазора. В противном случае из-за постоянного появления конденсата в подкровельном пространстве она будет самопроизвольно разрушаться, ржаветь. А на деревянных конструкциях стропил и обрешетки будет появляться плесень и грибок.

Холодная крыша дома предполагает монтаж стропильной системы, где применяется мембрана/полиэтиленовая пленка в качестве гидроизоляционного слоя. Следующим этапом обустраивается контрообрешетка, обрешетка и листы металлочерепицы или любого другого подходящего материала (профнастила, мягкой черепицы).

Устройство холодной кровли не требует использования утеплителя, пароизоляции. Для выведения влаги нужна лишь качественная вентиляционная система. Выходы должны быть под коньком, на скатах крыши. Сделать проект и организовать работу не сложно, если изначально грамотно произвести все необходимые расчеты.

Особенности монтажа:

Если холодная кровля – промежуточное решение, и будет в дальнейшем производиться утепление, то к выбору гидроизоляционного слоя нужно отнестись со всей ответственностью. Для обустройства мансарды оптимально применять пленочную мембрану на основе поливинилхлорида. У нее высокие показатели прочности, эластичности, нет ограничений относительно использования в разную погоду, соответствие противопожарным требованиям. Ее можно укладывать даже в один слой без потери эксплуатационных параметров.
В случае отсутствия в будущем теплоизоляции, подойдет гидроизоляция микроперфорированного типа. Ее в основном используют при монтаже холодной кровли. Если придется утеплять крышу, то без полной замены мембраны не обойтись. Иначе крыша жилого дома будет постоянно мокрой, а покрытие – ржавым.
