Разводка электропроводки в частном доме. Какой должна быть разводка

28.10.2022 в 05:55
Содержание
  1. Разводка электропроводки в частном доме. Какой должна быть разводка
  2. Электропроводка в частном доме схемы. Разводим электропроводку в частном доме своими руками
  3. Схема однофазной электропроводки в частном доме. Пример составления схемы электропроводки в частном доме
  4. Электропроводка в частном доме своими руками. Выбор электрических проводов и фурнитуры
  5. Разводка трехфазной электропроводки в частном доме. Отличие при сборке трех и однофазных щитов
  6. Как провести проводку в доме от счетчика. Составление схемы
  7. Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения
  8. Как раскидать проводку по дому. Зачем необходима схема электропроводки

Разводка электропроводки в частном доме. Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура. Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Разводка электропроводки в частном доме. Какой должна быть разводка

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Электропроводка в частном доме схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

Электропроводка в частном доме схемы. Разводим электропроводку в частном доме своими руками

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Электропроводка в частном доме схемы. Разводим электропроводку в частном доме своими руками

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

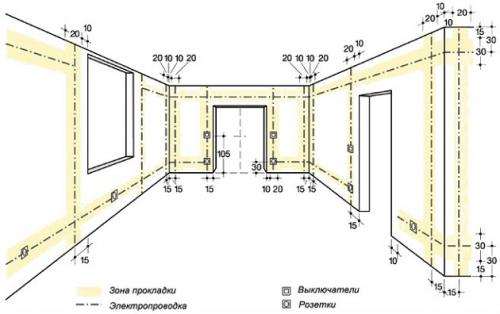

Основные рекомендации при составлении схемы электроснабжения частного дома

Электропроводка в частном доме схемы. Разводим электропроводку в частном доме своими руками

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Схема однофазной электропроводки в частном доме. Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

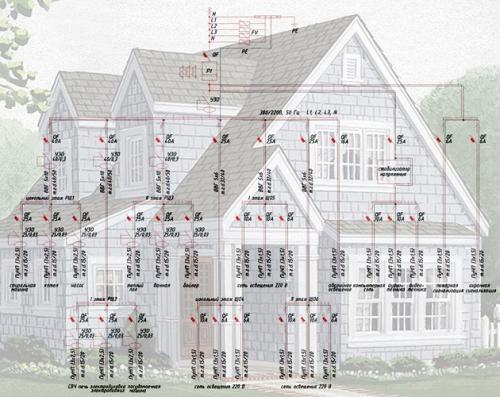

  • Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.
Пример электрической схемы проводки в загородном доме Источник assz.ru
  • Монтажная схема . Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.
Монтажный вариант схемы электропроводки Источник kabel-house.ru

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

  • точку ввода внешнего силового кабеля;
  • УЗО;
  • точки подключения бытовых приборов высокой мощности;
  • потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

Электропроводка в частном доме своими руками. Выбор электрических проводов и фурнитуры

Как правило, схема электропроводки частного дома включает два главных автомата, при этом входной устанавливается перед счетчиком, а счетчик, как правило, устанавливается на улице, для удобства снятия показаний органами учета потребляемой электрической энергии. Этот автомат, вместе со счетчиком, опломбирует контролер при вводе в эксплуатацию, сразу же после установки и подключении к линии электропередачи. Второй автомат (а лучше УЗО) устанавливается в главном распределительном щитке. Ток срабатывания защиты этого автомата должен быть несколько меньше, чтобы он отключался первым, по отношению к вводному автомату, поставленному перед счетчиком. Другими словами, схема должна обладать функцией избирательности: каждый автомат должен защищать свой участок (свою линию или группу линий).

Электропроводка в частном доме своими руками. Выбор электрических проводов и фурнитуры

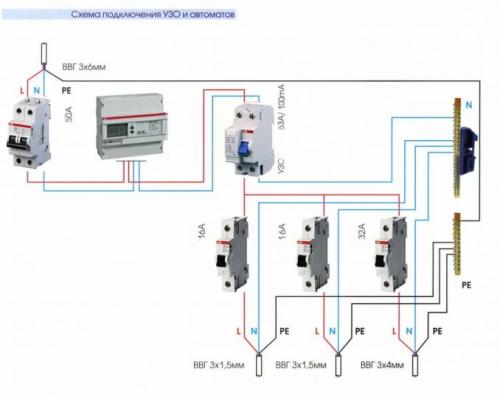

Типовая схема электропроводки частного дома: групп может быть много разных

При расчетной нагрузке меньше 15 кВт осуществляется стандартное подключение всех элементов, а если нагрузка будет более 15 кВт, то потребуется наличие трансформаторов тока, чтобы подключить электрический счетчик.

При монтаже на улице, следует выбирать элементы, которые допускают такую установку. Особенно это актуально по отношению к счетчику, хотя в последнее время выпускаются электронные счетчики, которые способны работать в условиях низких и высоких температур, что допускает их установку на улице.

Выбор типа и толщины электрических проводов

В зависимости от того, из чего сделан дом, выбирается тип проводов. Если дом деревянный, то провода прячутся в гофрированные металлические или пластиковые негорючие шланги или в короба из таких же негорючих материалов. Кроме этого, лучше отдать предпочтение проводам в двойной изоляции (кабелям). Если дом кирпичный, то можно обойтись обычной «лапшой». При наличии заземления выбираются 3-х жильные провода, а если заземления нет, то в основном используются 2-х жильные провода. Как правило, бытовые мощные приборы выпускаются с 3-х контактными вилками, а это означает, что для их работы лучше иметь заземление, хотя это совсем не означает, что без него такие электроприборы работать не будут.

В наше время все отдают предпочтение электропроводам с медными жилами, которые выдерживают токи в 2 раза больше, по сравнению с проводами, имеющими алюминиевые жилы, хотя алюминиевые провода значительно дешевле.

Выбор сечения жил проводов

Толщина проводов выбирается в зависимости от силы тока, которую потребляет та или иная нагрузка. В таблице ниже представлены данные, которые указывают, какой ток выдерживают провода определенного сечения.

Электропроводка в частном доме своими руками. Выбор электрических проводов и фурнитуры

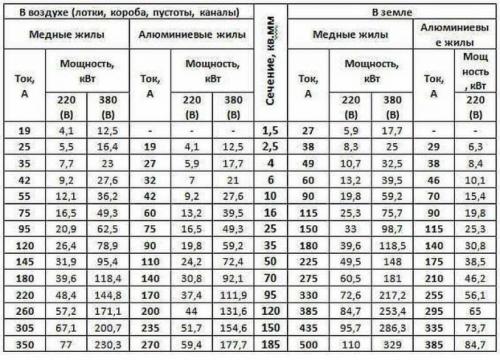

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

На этапе рисования плана электрической проводки были отмечены все бытовые электроприборы, которые планировалось установить в различных комнатах. Подсчитывая суммарную мощность потребителей, подключаемых к одной из групп, подбирается толщина провода для конкретной группы.

Пользоваться таблицей несложно. Здесь указаны сечения проводов при токах нагрузки, как для потребителей 220V, так и для электроприборов, рассчитанных для работы в сети 380V. Если учесть, что в основном используется сеть 220V, то следует обращать внимание на левую часть таблицы.

Многие выполняют разводку проводов одного сечения, что иногда не выгодно с экономической точки зрения. Как правило, участок ввода от электрического счетчика и до главного распределительного щитка, выполняется медным проводом, сечением не меньше 4 мм квадратных. Максимальная толщина провода, проложенного в доме, соответствует сечению 2,5 мм квадратных. Естественно, что можно применить и более толстые провода, но в этом нет необходимости, поскольку для большинства бытовых электроприборов этого вполне хватает. Даже эксплуатация электрочайника, мощностью 2,2 кВт, не требует столь толстого провода. Для освещения достаточно сечения в 1,5 мм квадратных и это будет с огромным запасом, если учесть, что современные осветительные приборы потребляют незначительный ток.

Разводка трехфазной электропроводки в частном доме. Отличие при сборке трех и однофазных щитов

Разводка электропроводки в частном доме. Какой должна быть разводка 06 Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

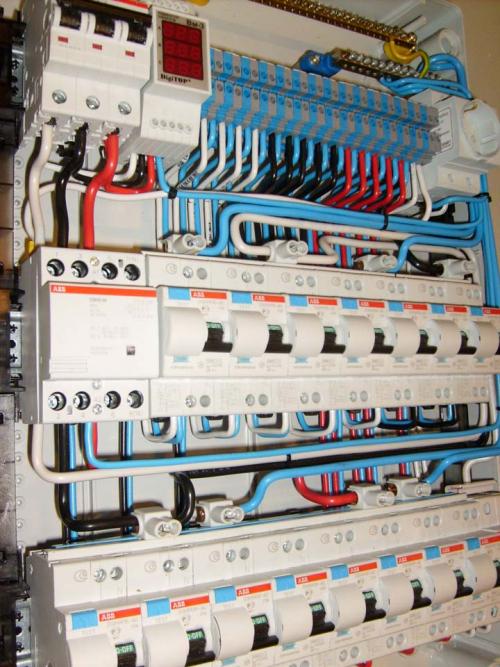

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы. Разводка электропроводки в частном доме. Какой должна быть разводка 07

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Вы не можете (по крайне мере это будет на правильно) взять и подключить все приборы в доме на одну фазу, а две другие держать в качестве резерва. Это грозит перекосом нагрузки по фазам.

В результате, напряжение на одной из них будет низким, а на двух других подскочит на несколько единиц или даже десятков вольт. Конечно, можно самого себя от этого защитить, установив соответствующие приборы (например переключатели фаз), а вот ваши соседи из-за неграмотно собранного 3-х фазного щитка будут страдать. Разводка электропроводки в частном доме. Какой должна быть разводка 08

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

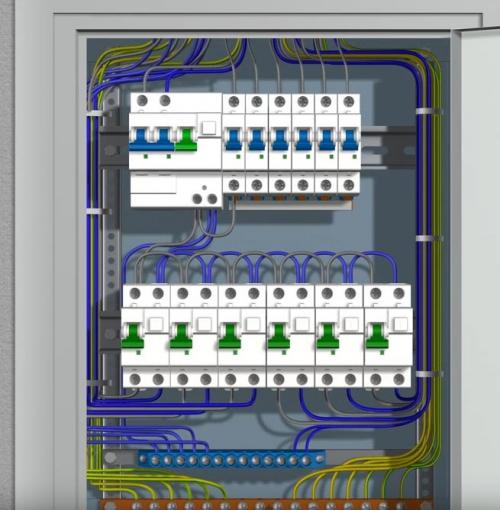

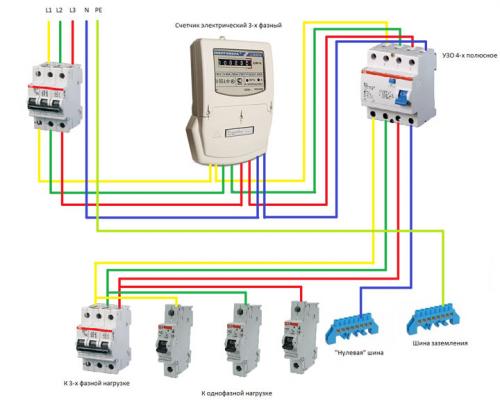

Поэтому главная задача и отличие трехфазного щита – это необходимость как можно равномернее распределить нагрузку по всем фазам.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования. Разводка электропроводки в частном доме. Какой должна быть разводка 09

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Как провести проводку в доме от счетчика. Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

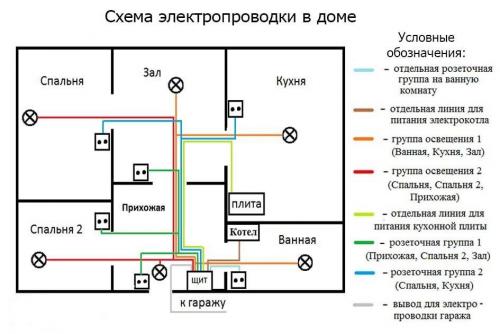

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

  • подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
  • получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
  • подготовка и согласование электропроекта коттеджа (при необходимости);
  • выполнение монтажа проводки и электрооборудования;
  • получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
  • подписание договора электроснабжения со снабжающей компанией.

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Разводка электрики в частном доме — сложный и ответственный процесс. Однако при наличии соответствующих навыков все этапы работ можно выполнить самостоятельно. При укладке кабелей необходимо соблюдать правила безопасности. В противном случае возрастает риск аварийных ситуаций.

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Главным требованием является надежность проводки.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

  1. Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
  2. Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
  3. Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
  4. От проемов до проводов оставляют расстояние более 15 см.
  5. Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

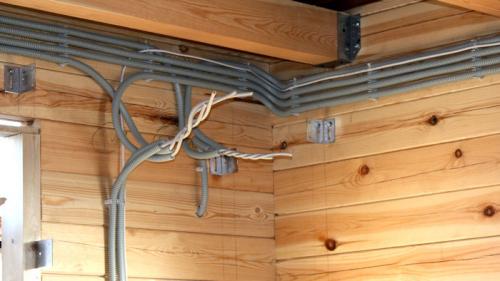

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

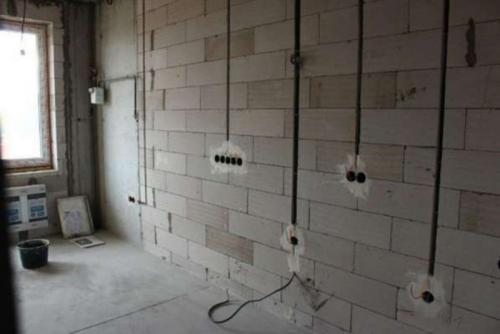

Скрытая

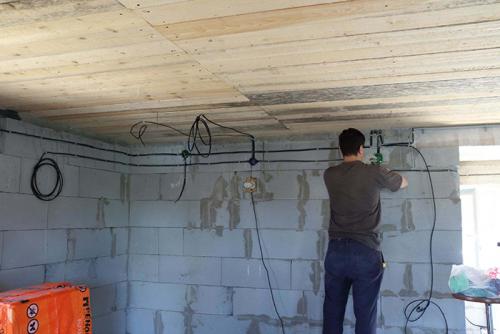

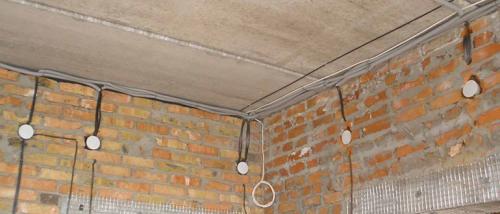

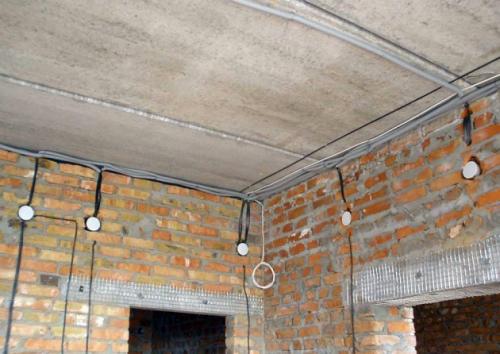

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Почему необходима схема электропроводки

Чертеж является основой будущей электропроводки. С его помощью определяют места пролегания кабелей, установки розеток, осветительных систем. По готовому чертежу делают разметку поверхностей.

В дальнейшем схема может пригодиться при ремонте вышедших из строя компонентов сети.

Создание проекта — сложная задача, ее стоит поручить специалистам.

От правильности схемы зависит безопасность жильцов дома.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Электрика в частном доме с чего начать. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Как раскидать проводку по дому. Зачем необходима схема электропроводки

Прежде всего схема необходима для составления списка необходимых расходных материалов. То есть, имея под рукой схему, подсчитывается длина провода, сечение провода на отдельных участках, необходимое количество розеток и выключателей, распределительных коробок и места их размещения.

Также схема разводки электропроводки необходима для определения места установки и расположения силовых элементов проводки, таких как: распределительный щит, автоматические выключатели , приборы учета (счетчиков), ввод питающих проводов и кабелей.

Питание в частном доме, как правило, приходит по воздушной линии 0,4 кВ. С опоры воздушной линии на вводной электрощит приходит фазный провод L и совмещенный нулевой защитный и рабочий PEN (однофазное питание).

С недавнего времени энергоснабжающие организации практикуют установку приборов учета на улице, во вводном электрощите (раньше счетчики устанавливались внутри дома). Поэтому, во вводном электрощите устанавливается электросчетчик и вводной автоматический выключатель (можно также установить вводное УЗО селективного действия).

С вводного щита питающий провод или кабель прокладывается к внутреннему электрощиту, расположенному непосредственно внутри дома.

С этого внутреннего электрощита и начинается электроснабжение дома. Для того чтобы электроснабжение было более надежным, потребителей разбивают на группы.

    Рассмотрим пример основных группы потребителей:
  • Освещение.
  • Розеточная группа.
  • Силовая группа (бойлер, стиральная машина, котел).
  • Хознужды (пристройки, гараж, подвал и т.п.).

Во внутреннем электрощите для каждой группы потребителей устанавливаются отдельные устройства защиты (автоматы, УЗО).

Также для составления схемы электропроводки в частном доме необходимо иметь план самого дома. Зная чертеж плана дома можно поверхностно отобразить схему проводки.
