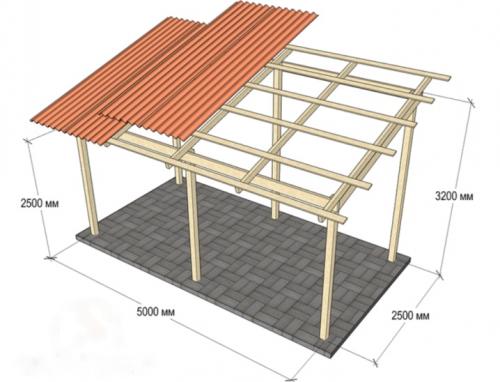

Делаем навес своими руками. Навес своими руками — пошаговый мастер-класс, как построить простой и надежный навес (видео и 125 фото)

Делаем навес своими руками. Навес своими руками — пошаговый мастер-класс, как построить простой и надежный навес (видео и 125 фото)

Возле помещений или над дверными проходами часто устанавливают не утепленное строение, которое называется навес. Это самостоятельный объект, который используется в разных сферах: для защиты авто от атмосферных осадков, летнего отдыха, хранения стройматериалов и т.д.

Тент Тарпаулин

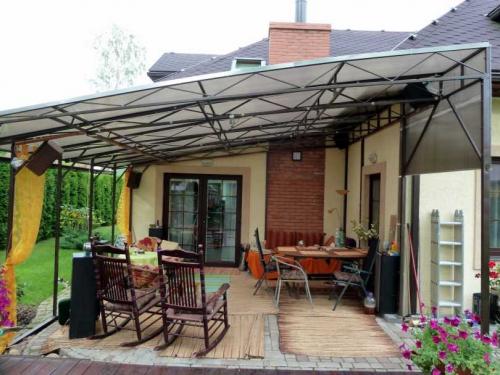

Фото навеса, сделанного своими руками, показывает, что сооружения могут быть разных размеров, форматов, конфигураций.

Шторы уличные для веранды

Соорудить строение не представляет никакого труда, и сделать это может буквально каждый, кто умеет держать молоток в руках.

Камин с решетками с поддувалом — Два варианта для террасы или веранды

Выбираем материалы

Как сделать навес своими руками? Прежде чем приступить к работе, надо приобрести стройматериалы. Строить устройство можно из древесины, пластика, металлических конструкций, с использованием поликарбоната.

Паркет садовый

Функциональность сырья

Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.

Мягкое окно морозостойкое

Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.

Комплект для сада и террасы «Радуга» 2 кресла и круглый стол, подушки съемные

Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.

Переходник для навеса

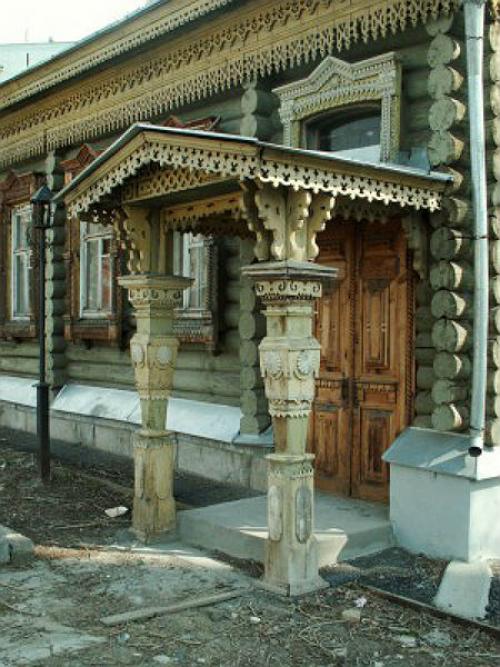

Из кирпича или природного камня делают опоры. Великолепно смотрятся столбы из натурального камня. Важно знать, что сооружения с использованием камня ставится на фундамент.

Комплект для сада и террасы

Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.

кресло-качалка

Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.

Диван Ротанг

Создаем проект

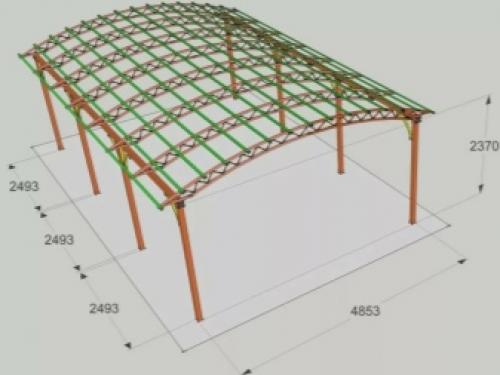

После того, как вы определились с материалом, необходимо сделать эскиз стройки. Необходимо учесть место расположения, габариты и внешний вид сооружения.

Составлять проект надо с учетом особенностей конструкции и месторасположения:

• Сделать замеры возле дома, над дверью. В этих местах навес будет примыкать к зданию.

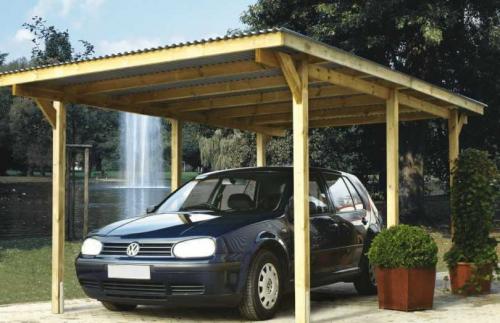

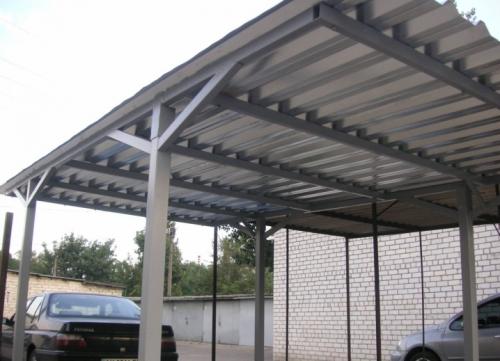

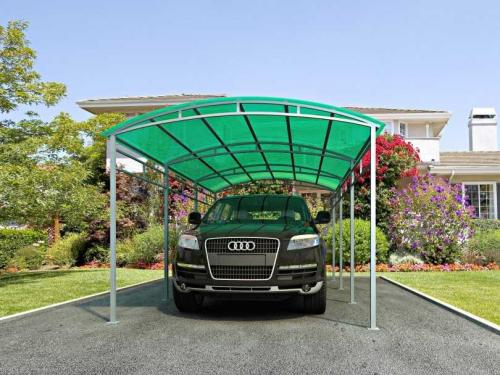

• Делая сооружение для автомобиля, надо учесть расположение опор, чтобы въезд/выезд был сводным.

Односкатный навес к дому. Разновидности односкатного навеса

Навес с односкатной крышей, примыкающий к дому

Навесный козырек может примыкать к зданию либо представлять собой самостоятельное укрытие на сборном каркасе. Последний, как и поверхность ската, может быть выполнен из разных материалов.

Наиболее надежным и прочным из популярных материалов для строительства навеса является металл. Собранный из труб каркас может иметь простую форму или включать дополнительные технологические или декоративные решения. Конструкция служит долго и не портится под действием осадков.

Каркас можно сделать и из бревен или деревянного бруса. Обвязка в этом случае выполняется из досок или реек. Все стройматериалы должны быть обработаны составами, предотвращающими порчу дерева под действием влаги и поражение грибком.

Встречаются двусоставные навесы, каркас которых выполнен из металла, а обрешетка – из дерева. Самый прочный вариант – строительство из камня, но на его реализацию уходит много времени.

Функциональное назначение

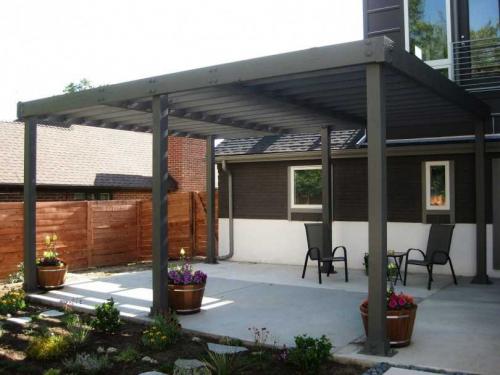

Отдельно стоящий навес из металла с деревянным покрытием

Навесная конструкция предохраняет объекты или стены дома от разрушительных процессов, вызываемых влагой и ультрафиолетовыми лучами. Использование такого защитного приспособления увеличивает срок эксплуатации здания или автомобиля. Подобное сооружение может использоваться и как декоративный элемент, включенный в ансамбль участка. Для этой цели обычно устанавливают деревянные конструкции.

Односкатный навес для отдыха должен оградить находящихся под укрытием людей от палящего солнца и осадков. Его можно крепить к несущей стене здания или сделать отдельно стоящим. Если целью сооружения навеса является защита автомобиля, его лучше выполнять в виде отдельной постройки из металла.

Примыкание навеса к дому. Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

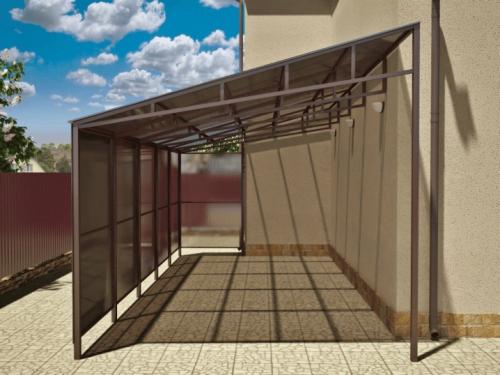

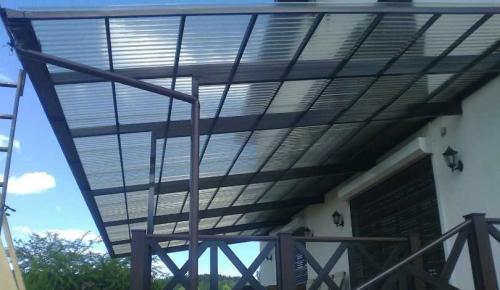

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Односкатный навес из металлопрофиля примыкающий к дому — фото классической конструкции на профильных трубах перед входом в дом

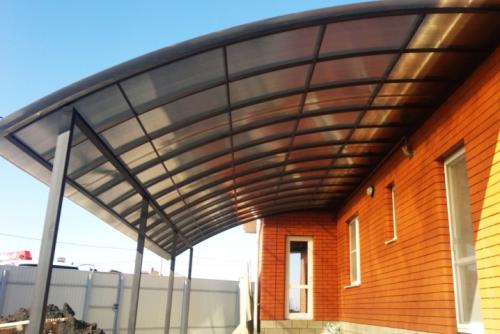

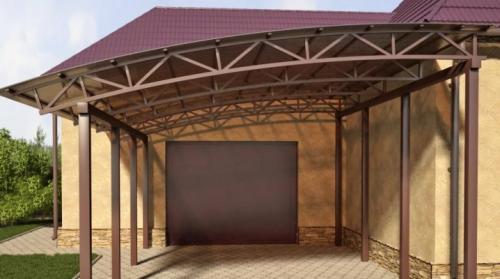

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

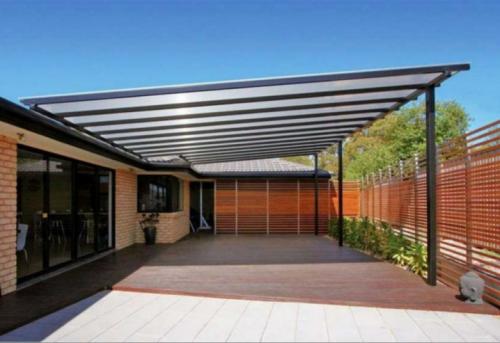

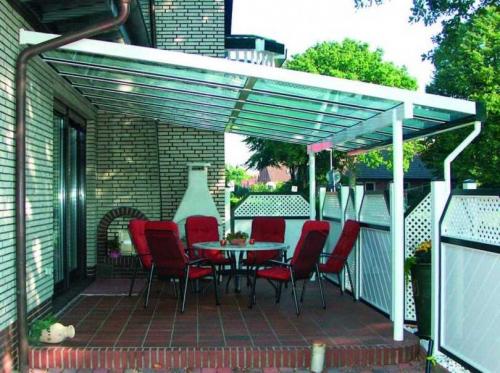

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Плоский навес из металлопрофиля, пристроенный к дому, для повышения несущей способности усиливают швеллерами и несущим профлистом

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Навес своими руками из дерева. Навес из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность. Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

Навес своими руками из профтрубы. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

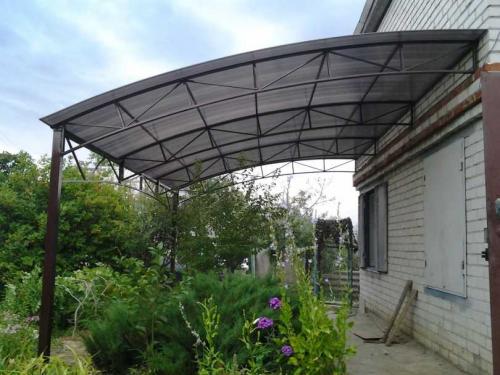

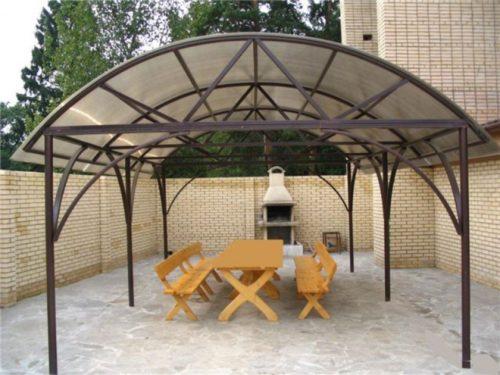

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

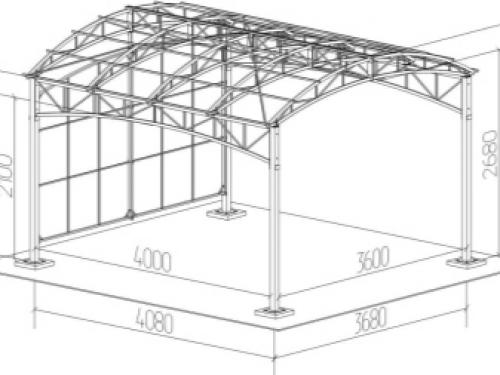

Навес арочного типа из профильной трубы выглядит очень красиво

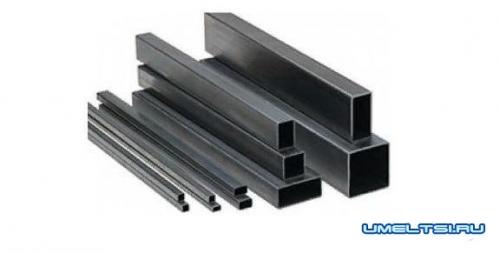

Общие сведения о профильной трубе

Профильная труба может быть выполнена с прямоугольным, овальным, или квадратным сечением. Как правило, материалом ее производства служит углеродистая или низколегированная сталь. Реже для этих целей используют нержавеющую сталь.
Поскольку у профильных труб имеются ребра жесткости, то они, как и созданные из них изделия, отличается повышенной прочностью. Устойчивость такого металлического каркаса к механическим нагрузкам значительно выше, чем каркаса, изготовленного из стандартных круглых труб.
Профильные трубы удобно хранить и перевозить. Трубы с сечением параллелепипеда занимают меньше места при складировании и лежат надежнее, чем трубы в виде цилиндра.

О материале и его достоинствах

• Прочностные характеристики сохраняют высокий уровень, за счёт сохранения правильных с точки зрения геометрии форм. Роль естественных рёбер жёсткости играют ровные стенки, находящиеся на противоположных сторонах. Так сооружаются все навесы из профильной трубы своими руками, фото которых есть на нашем сайте.
• Профильная конструкция легко может быть как прямой, так и криволинейной.
• Технология производства профилированных труб гораздо доступнее по сравнению с цельнокатанными аналогами. Потому его себестоимость значительно ниже, чем у других его разновидностей.
• Каркас сохраняет высокую устойчивость, но имеет относительно небольшой вес. Это связано с тем, что формы собираются на основе пустотелого материала.
• Можно без проблем воспользоваться аппаратом для сварки и болтами, чтобы соединять друг с другом формы одновременно с перпендикулярным и параллельным расположением.
• Каркас относится к стационарной, либо разборной группе.
• 2 миллиметров не превышает толщина стенок у изделий, которые используются для монтажа. Благодаря чему кровельный материал крепится на самой конструкции, с минимальным количеством инструментов.

Навес своими руками из подручных материалов. НАВЕС к дому — 20 СПОСОБОВ сделать своими руками.

Добрый день – сегодня я подготовила БОЛЬШУЮ и НУЖНУЮ статью в помощь всем, кто серьезно задался целью своими руками сделать деревянный навес, примыкающий к частному дому. То есть я пошагово расскажу, из каких простых этапов (а они действительно простые) состоит строительство навеса у стены дома. Мы будем делать деревянные навесы с крышей из поликарбоната. Мы рассмотрим разные варианты дизайна одной и той же модели навеса к дому — то есть научимся на основе одного чертежа создавать различные проекты навесов — для любого дома, под любые запросы. И после прочтения статьи вы не только НАУЧИТЕСЬ делать навесы , но и СМОЖЕТЕ реализовать любой дизайн деревянного навеса для частного дома.

Ведь когда вы поймете СУТЬ   конструкции, вы сможете видоизменять эту конструкцию по своей творческой фантазии. И как знать,  может вы потом даже будете зарабатывать себе на жизнь как мастер навесного дела.

Мы по очереди рассмотрим следующие вопросы.

• Навес к дому — его базовые элементы
• Как менять дизайн базовых элементов — и получать разные дизайны навеса у дома.
• Как шаг за шагом своими руками сделать навес.

Давайте сначала посмотрим на классический навес из дерева.

КЛАССИЧЕСКАЯ ФОРМА

НАВЕСА К ДОМУ

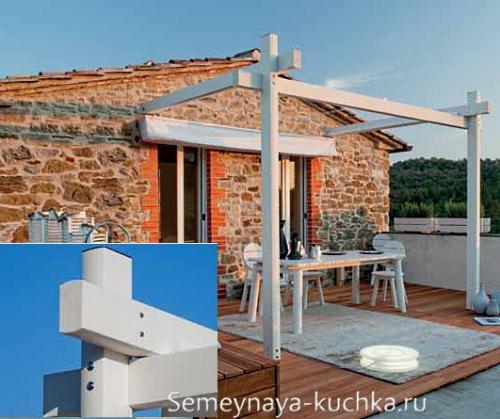

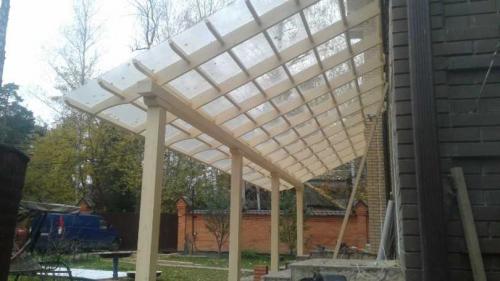

Итак, вот (фото ниже) образец того, что мы с вами научимся делать своими руками. Мы видим классический односкатный навес у стены дома. Такой навес к дому можно делать не только у глухой стены, — точно такую же навесную конструкцию можно делать у парадного входа дома, на заднем дворике для посиделок и где угодно, не суть важно, принцип один и  тот же.

ОБЩИЙ ПРИНЦИП ВСЕХ НАВЕСОВ в том, что   одним своим краем навес крепится к стене – а другим краем стоит на столбах опоры. То есть навес к дому должен иметь два вида опоры — на столбы и на стену.

Это суть всех навесных построек … однако дырявливание стены для приколачивания к ней опорной балки НЕ ОБЯЗАТЕЛЬНО —  ниже вы увидите и модели навесов, где крепеж не нужно вонзать в стену, а можно у стены дома установить такие же ОПОРНЫЕ СТОЛБЫ, как и наружного края навеса. Так что, если вы не хотите дырявить красиво оштукатуренную стену, не спешите покидать статью, здесь будут варианты навесов и для вашего случая.

4 ЭТАПА СОЗДАНИЯ НАВЕСА

(общие для всех конструкций)

Суть построения любого деревянного навеса к дому – заключается в четырех этапах .

1. Крепим первую несущую балку  на стену (это первая опора навеса)
2. На нужном расстоянии от стены устанавливаем столбы опоры.
3. Крепим   вторую несущую балку  на столбы (это вторая опора для обрешетки крыши).
4. Укладываем на эти несущие балки– поперечные доски ( обрешетку крыши )

Как именно реализовать все эти этапы, я расскажу чуть позже в статье. А сейчас я хочу для начала показать вам МНОГООБРАЗИЕ дизайнов навеса перед домом. И доказать вам что все эти разные по виду навесы возле дома СДЕЛАНЫ ПО ОДНОМУ ПРИНЦИПУ… в точно такие же 4 этапа.

Я буду показывать – и рассказывать о конструкции навесов  – НАЧИНАЯ с самых простых – и ЗАКАНЧИВАЯ  более сложными вариантами навесов… Сложными не в чертежах, а лишь на вид ( в деле все они просты).

Итак – давайте возьмем самый простенький навес к дому (на него нужно совсем немного балок).

Самый простой навес у дома.

(ВАРИАНТ НАВЕСА №1 — с экономией материала)

Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию.  Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.

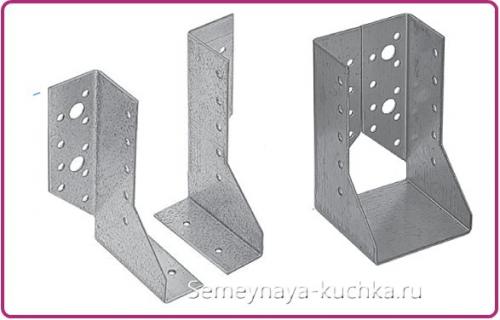

Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.

Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье  Как сделать крышу для навеса и перголы .

Идем дальше…

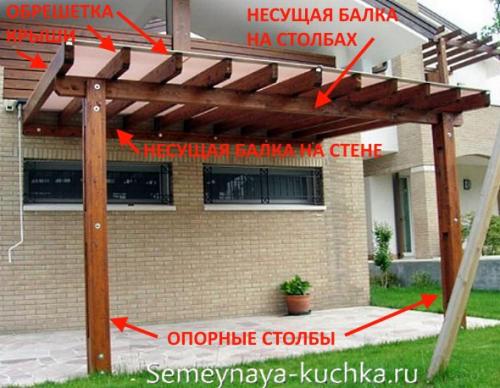

Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…

1. опорные столбы
2. несущая балка на стене
3. несущая балка на опорных столбах
4. балки-обрешетка крыши (для настила на них поликарбонатного листа)

Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.

И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.

Деревянный настил под навес.

(ровная деревянная подложка)

Прежде чем делать навес, надо разобраться что мы хотим в конечном варианте — НАВЕС НА ЗЕМЛЕ (чтобы столбы опоры вкапывались в землю, в бетон)… или НАВЕС С ДОЩАТЫМ ПОЛОМ (где опорные столбы крепятся к деревянному настилу)?… Давайте посмотрим проекты навесов и поймем для себя свои желания и предпочтения.

Односкатный навес своими руками. Односкатные навесы из металлопрофиля

Навесы из металлопрофиля востребованы среди владельцев загородных участков, так как удается эффективно организовать зону отдыха или стоянки автомобиля, обеспечивая защиту от атмосферных осадков. Изготовить односкатный навес можно посредством задействования разных технологий и использования подручных материалов.

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

1. Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
2. Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
3. Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Какими бывают навесы?

Примыкающий к дому навес из металлопрофиля может иметь разную конструкцию и быть выполненным из разных материалов. В основном такие сооружения делают:

• односкатными;
• арочными;
• с плоской кровлей.

Для создания каркаса навеса, пристроенного к дому, чаще используют стальную трубу или деревянный брусок квадратного сечения. Наиболее распространенным вариантом исполнения конструкции является односкатный навес с примыканием к дому.

Конструкции отличаются надежностью, небольшой ценой и удобством монтажа.

Арочные навесы тоже ставят, но не так часто, по сравнению с первым вариантом. Минус таких конструкций – сложность монтажа. Не с первого раза удается одинаково согнуть профильные трубы для создания ферм, особенно если работы выполняются самостоятельно.

Навесы с плоской кровлей востребованы в южных регионах. В средней и северной полосе такие конструкции не справятся с нагрузкой от снега. Чтобы кровля плоского навеса смогла выдержать внушительное давление, для ее создания потребуется профлист с большой высотой волны.

Подбор и подготовка места

Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.

Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.

1. Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
2. Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
3. Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
4. Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте. При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
5. В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.

Простой навес своими руками. Проектирование

Как и в случае со многими другими надстройками в условиях частного дома, при возведении навеса нужно предварительно составить подробный план-проект . Хозяева должны уделить много внимания проектированию, чтобы впоследствии не столкнуться с лишними проблемами и переделками.

Разрабатывая детальный проект будущего навеса, хозяева обязательно должны учесть несколько основных параметров, к которым относятся:

• особенности участка и самой конструкции будущей надстройки;
• осадки, которые выпадают ежегодно, возможные нагрузки на навес со стороны ветровых порывов, снегов;
• непосредственное назначение и габариты будущей постройки.

Грамотно и тщательно составленный проект позволяет точно высчитать количество материалов для строительства навеса. Кроме того, имея под рукой детальный план и чертежи, гораздо проще как следует продумать дизайн и устройство конструкции.

Как упоминалось выше, необходимо брать в расчет назначение будущего навеса. К примеру, если эта уличная надстройка будет конструироваться для защиты припаркованного во дворе автомобиля, то нужно будет учесть прохождение машины с грузом под навесом. Особенно это касается тех случаев, когда в распоряжении хозяев имеются габаритные автомобили.

Также навес может закрывать собой бассейн, устанавливаться над колодцем или площадкой, где хозяева выделили место под хранение дров. В каждом случае нужно будет учесть все нюансы и особенности будущего проекта, чтобы получить хорошие результаты работ.

Навес, который прикрепляется к одной из действующих построек на участке, будет иметь несколько особенностей , которые хозяевам надо будет учесть при его предварительном проектировании. Параметр высоты подобных надстроек будет ограничиваться высотой крыши здания, к которому они прикрепляются. Из-за этого не удастся соорудить полноценную красивую арку – популярный тип навеса. Как правило, прикрепляя конструкцию к другому строению, ее удается сделать только совсем небольшой из-за ограниченного окружающего пространства.
