Теплица из профиля своими руками. Определяемся с размерами

Теплица из профиля своими руками. Определяемся с размерами

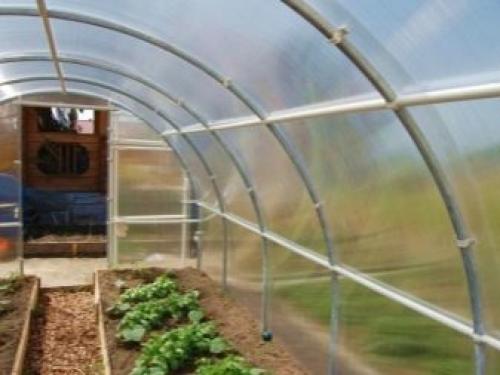

Чтобы лучше представить себе, как сделать теплицу из профиля своими руками, нужно сначала определиться с размерами. А чтобы не столкнуться с перерасходом материала и большим количеством его отходов, эти размеры желательно соотнести со стандартными габаритами профтрубы и поликарбонатных листов.

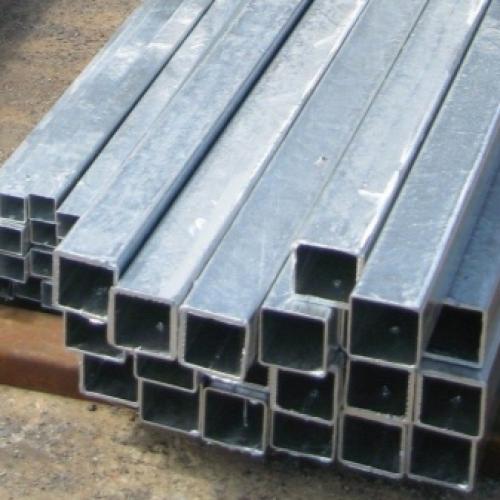

На строительных рынках и металлобазах профильная труба продается 6-метровыми хлыстами. В магазинах можно встретить другую длину – 2 или 3 метра. Для самостоятельной транспортировки она удобнее, но из коротких отрезков сложнее собрать арочную конструкцию: возникает необходимость в изготовлении дополнительных стыков.

Если у вас нет проблем с тем, как согнуть профильную трубу в домашних условиях для теплицы, лучше приобретать стандартные хлысты. Из каждого получится арка высотой около 2 метров и с расстоянием между ножками 3 метра. Этого достаточно для размещения внутри двух грядок и центрального прохода.

Оптимальное соотношение ширины и высоты арочных и прямоугольных теплиц Источник www.agro-parnik.ru

Если ширину нужно увеличить до 3,6-3,8 м для устройства трех грядок, то высоту придется уменьшать до 1,8-1,9 м, что при высоком росте садовода может создать неудобства.

Казалось бы, длину арки можно без проблем увеличить, приварив нужный отрезок трубы. Но длина листов сотового поликарбоната тоже составляет 6 или 12 метров, и такое увеличение приведет к перерасходу этого недешевого покрытия, необходимости его стыковки и снижению надежности.

Поэтому высоту в таких случаях увеличивают за счет фундамента либо выбирают другую форму теплицы. Например, высота боковых стенок скатной конструкции для удобства работы должна быть 1,5-2 метра. Эти размеры прекрасно соотносятся с габаритами профтруб и листового материала, которые нарезаются без отходов.

Общая длина теплицы выбирается с учетом ширины листов сотового поликарбоната, которая равна 210 см, и способа их стыковки:

• Листы можно крепить встык с помощью Н-образной соединительной планки, тогда длина конструкции получится 210, 420, 630 см и т.д.
• При креплении внахлест он должен составлять 10 см, тогда длина будет 200,400, 600 мм и т.д.

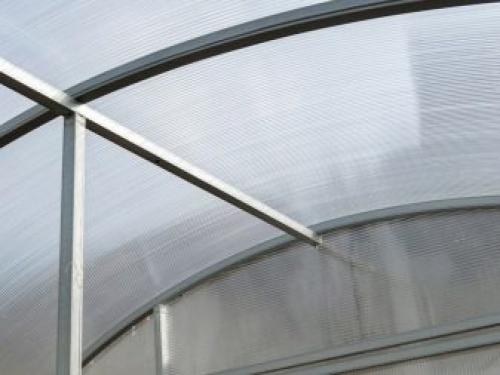

Стык листов должен находиться на несущем профиле каркаса Источник krrot.net

Способ соединения учитывается и на этапе проектирования каркаса и выбора шага между соседними дугами или стойками. При монтаже встык он будет равен 105 см, так как для уменьшения парусности и повышения надежности покрытия оно должно крепиться не только по краям, но и посередине.

Теплица из профильной трубы 20х20 своими руками. Теплица и парник своими руками из профильной трубы

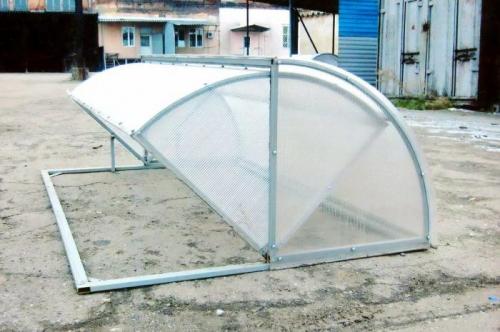

Сделать парник из профильной трубы своими руками совсем несложно. Это не займет много времени и позволит создать конструкцию, идеально подходящую для определенного участка. Рассмотрим самые популярные варианты парников и теплиц из профильного каркаса, разберемся, как их сделать самостоятельно.

• хорошо пропускают свет, поэтому подходят для выращивания даже светолюбивых растений;
• отличаются долгим эксплуатационным сроком (не менее 30 лет);
• не подвержены возгоранию;
• обладают мобильностью (их можно разобрать, перенести, собрать заново, добавить дополнительные секции и т.д.);
• облегчают монтаж коммуникаций изнутри конструкции (автоматический полив, обогрев, электроснабжение).

Но всё же такие сооружения имеют и недостатки:

• На стадии проектирования нужно продумать надежный фундамент, т.к. каркас теплицы из профильной трубы будет иметь большой вес.
• Материал плохо гнется, что несколько усложняет создание конструкции определенной формы.
• Профили стоят недешево, но окупаются благодаря долгому сроку службы.

Читайте статью:.

Как выбрать профильную трубу

Профили бывают покрыты полимерной краской или цинком. Первый вариант по стоимости обходится дешевле, но со временем верхний слой может облупиться. Это не только лишит теплицу аккуратного внешнего вида, но и приведет к коррозии.

Благодаря оцинкованному покрытию трубы не будут ржаветь, им не страшны резкие перепады температуры. Именно поэтому, выбирая профили для парника или теплицы, рекомендуется отдать предпочтение именно им.

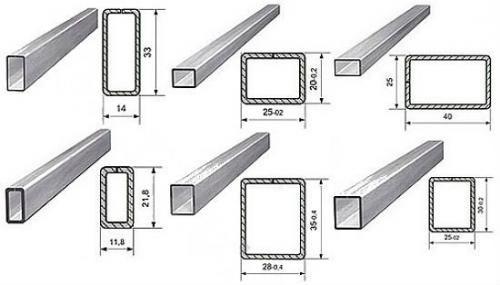

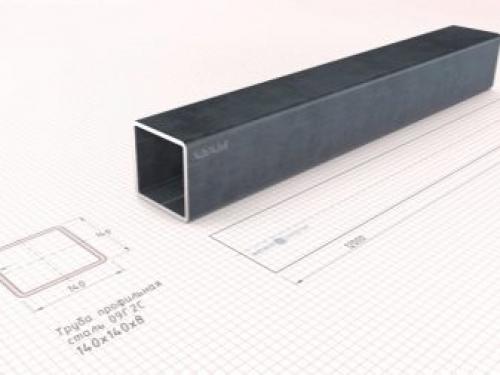

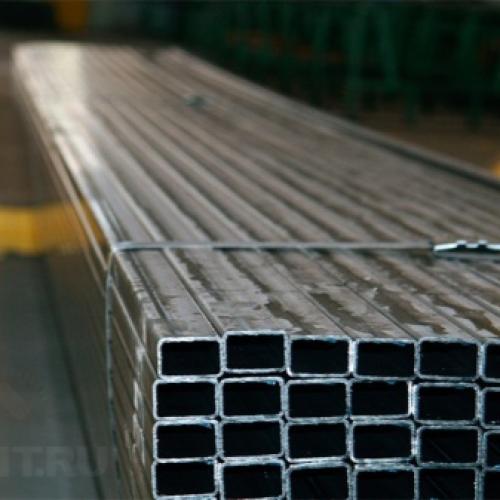

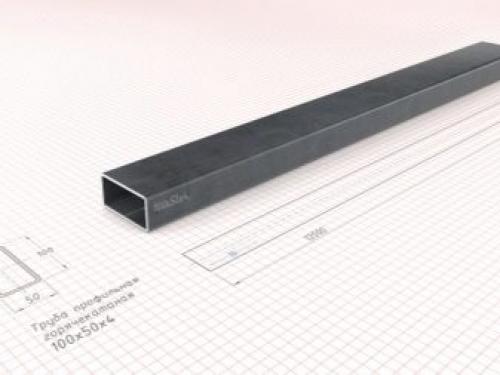

Ассортимент стальных профилей

Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

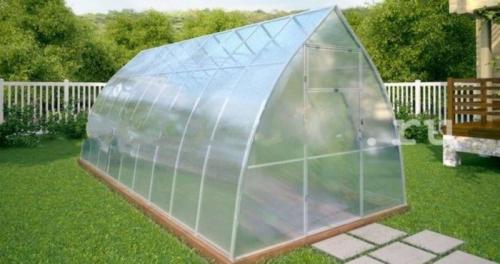

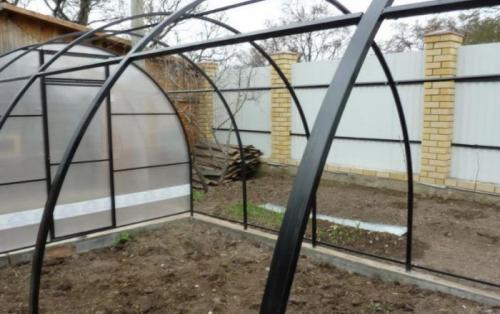

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

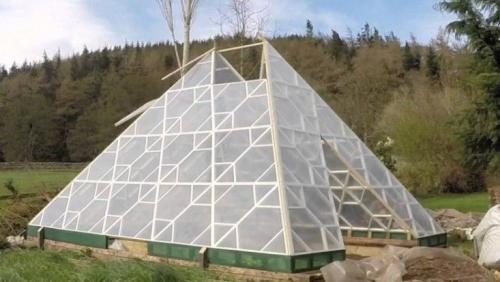

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

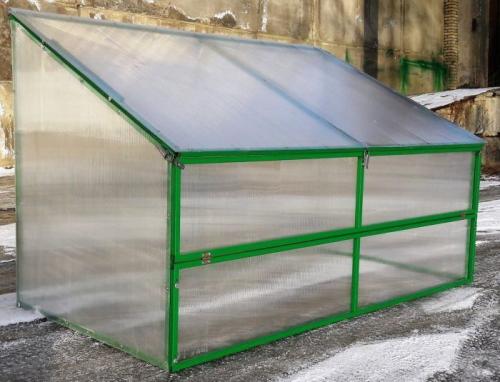

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

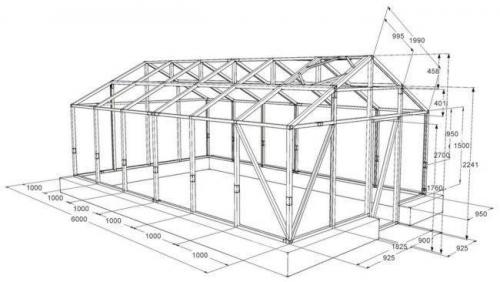

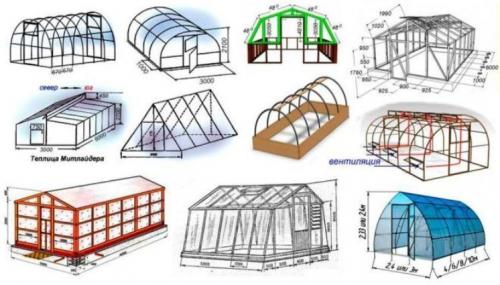

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.

Источник: https://gorizont-pro.ru/stati/teplica-iz-metallicheskoy-truby-i-polikarbonata-osobennosti-polikarbonatnyh-teplic

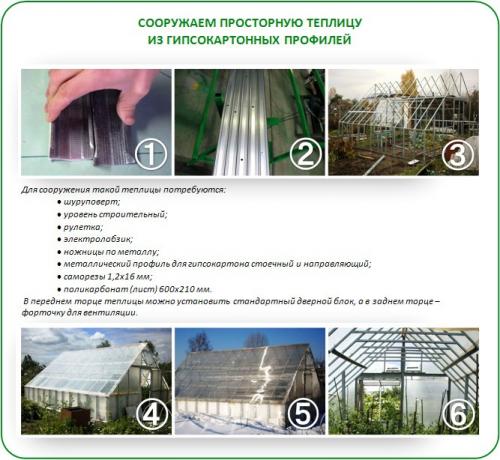

Теплица из профиля для гипсокартона своими руками чертежи. Преимущество каркаса из гипсокартонных профилей

Самое главное преимущество гипсокартонных профилей в том, что теплицы из них строить достаточно просто – даже для людей, которые до этого не занимались ничем подобным. И такая сборка даже в сравнение не идет с промышленными моделями, которые похуже головоломок, а производители их установкой не занимаются, т.к. «времени нет и там все просто».

Для поликарбоната же такой «скелет» – лучше не придумаешь. Легкий, удобный в сборке, наиболее подходящий для создания абсолютно любой формы закрытого грунта. Единственный существенный недостаток – это некоторая хрупкость каркаса, которая не предназначена для тонн снега:

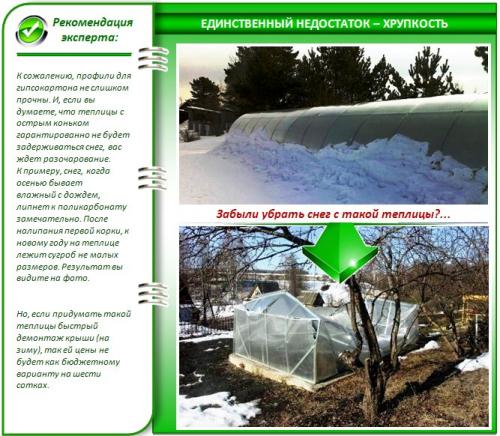

И с такой теплицы, даже если вы ее сделали в форме капли, снег придется счищать всю зиму. И обязательны подпорки. Либо построить теплицу со съемным верхом – это на сегодняшний день не столько мода, сколько самая актуальная потребность. Либо вот с таким сложным каркасом:

Собирают также теплицы из гипсокартонных профилей и на вытяжные заклепки – этот метод даже считается более надежным. Для каркаса, который всегда немного подвижен, это пока самый лучший вариант. Сам процесс работы с заклепками может показаться вам сложнее, но это только на первых минутах. Приловчиться не сложно. Но желательно хотя бы фермы и укосины сделать на заклепках, а все остальное – уже на саморезах.

Также из-за того, что тепличные конструкции из гипсокартонных профилей легкие, для них не нужен солидный фундамент. А конечная стоимость теплицы, которая мало по внешнему виду (а порой и по жесткости) отличается от промышленных, будет минимум в два раза меньше. Но, если ветра в вашей местности сильные (а теплица из профиля для гипсокартона легкая), тогда обязательно ставьте ее поперек ветра и между арками-стропилами сделайте по дополнительной перемычке.

Источник: https://cabel-electro.ru/stati/parnik-svoimi-rukami-iz-metalloprofilya-sposoby-izgotovleniya-teplic-iz-metalloprofilya

Теплица своими руками. Как выбрать конструкцию

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

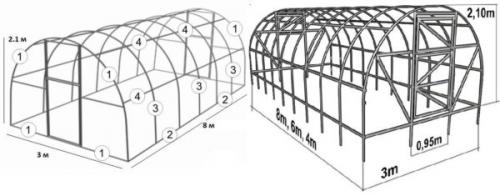

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

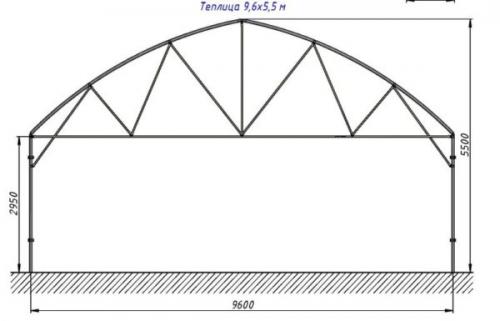

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

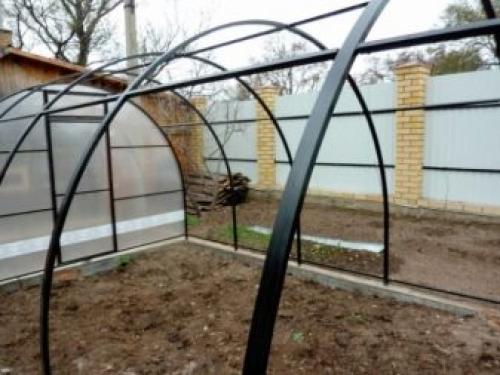

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Источник: https://doma-na-veka.ru/novosti/iz-chego-sdelat-parnik-mesto-raspolozheniya-na-uchastke

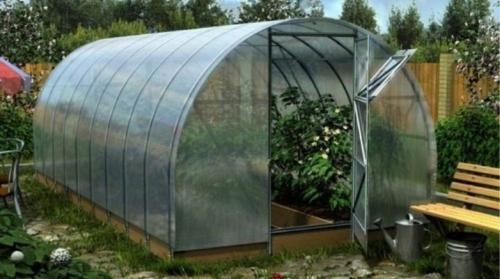

Теплица из профиля 20 н. Особенности изготовления теплицы из профильной трубы

Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

• пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
• обособленные арочные постройки;
• теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Плюсы и минусы

Теплица из профтрубы имеет пять сильных сторон:

• конструкция долго служит;
• блоки закрепляются довольно просто;
• сборка отличается легкостью и удобством;
• постройку можно выполнить в любой понравившейся конфигурации;
• наносимые покрытия очень разнообразны.

Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Источник: https://gorizont-pro.ru/novosti/proekt-teplicy-iz-polikarbonata-dlya-priusadebnogo-uchastka-vidy-teplic-iz-polikarbonata

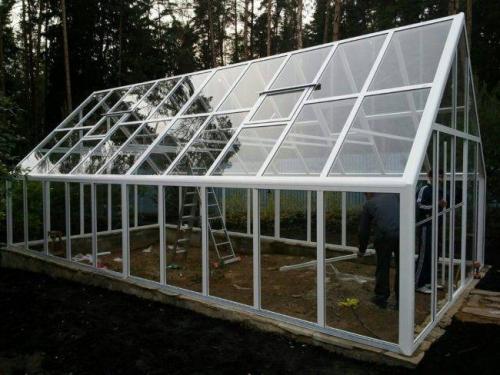

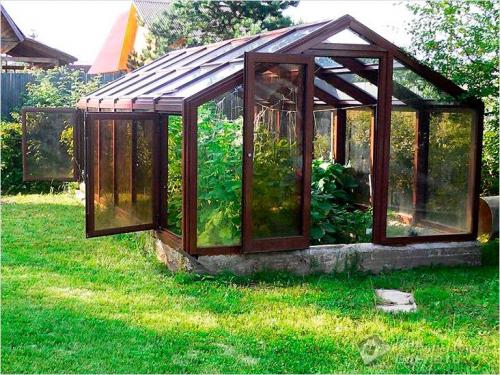

Теплица из профильной трубы и стекла своими руками. Преимущества данной постройки

Преимущества стеклянных тепличных построек

Ниже приведены лишь некоторых преимущества стеклянных теплиц :

1. Теплицы из стекла зарекомендованы временем как долговременные постройки. К примеру, французы активно используют именно такие теплицы начиная с конца XVI века, и по сей день. Будьте уверены: теплица из стекла будет и вам слугой не один десяток лет.
2. Стекло не задерживает ультрафиолетовые лучи, которые необходимы для быстрого роста растений и созревания плодов, что, таким образом, позволяет максимально извлекать пользу от энергии солнечного света.
3. Если использовать многослойное или закаленное (термическое) стекло, то эта конструкция может выстоять в самых неблагоприятных условиях (выпадение осадков в виде крупного града, сильная жара и даже крепкие морозы будут сооружению нипочем).
4. Для теплицы из стекла характерна отличная теплоизоляция. Кроме того, существует возможность установки в них нагревательных приборов.

Конечно, у теплицы из стекла существуют также и отрицательные стороны, которые необходимо учитывать при ее сооружении. Например, то, что стекло – довольно тяжелый материал (1 м² стекла толщиной 4 мм весит 10 кг, а 6 мм – 15 кг), должно отразиться на наличии прочного фундамента, а также на возведении крепкой конструкции – каркаса. Но в отличие от теплиц, покрытых другими материалами , на недостатки теплиц, покрытых стеклом, опытные садоводы-любители закрывают глаза, поскольку, по их мнению, только в теплицах из стекла растения не только значительно лучше растут и плодоносят, но и меньше болеют.

Теплица из профильной трубы 40*20 своими руками. Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

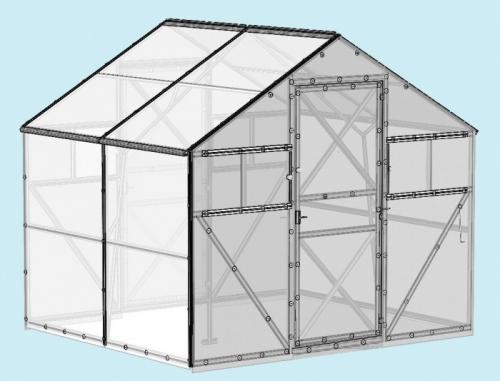

Двускатная теплица из профильной трубы своими руками. На что нужно обратить внимание при проектировании

Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей. Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант. Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей. Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.

Разрабатывая чертежи своей теплицы, нужно учитывать следующие нюансы:

• размеры стандартных листов поликарбоната и их раскрой;
• увеличение материала под действием жары;
• способность выдерживать возможные внешние нагрузки;
• края листов поликарбоната должны размещаться на опорах из профиля;
• наличие ряда комплектующих: перфорированные ленты, термические шайбы, саморезы и т. д.

В чертежах не забудьте предусмотреть определенное количество соединений, чтобы обеспечить надежное крепление листов поликарбоната к каркасу и между собой. Отверстия под саморезы должны быть с учетом термического расширения материла. Если это не учесть, то поликарбонат может покоробиться под действием высокой температуры летом, а при морозе возможно растрескивание пластика.

Важно также правильно размещать листы сотового поликарбоната. Их нужно устанавливать так, чтобы ячейки располагались вертикально, и конденсат беспрепятственно стекал по каналам листа наружу.
